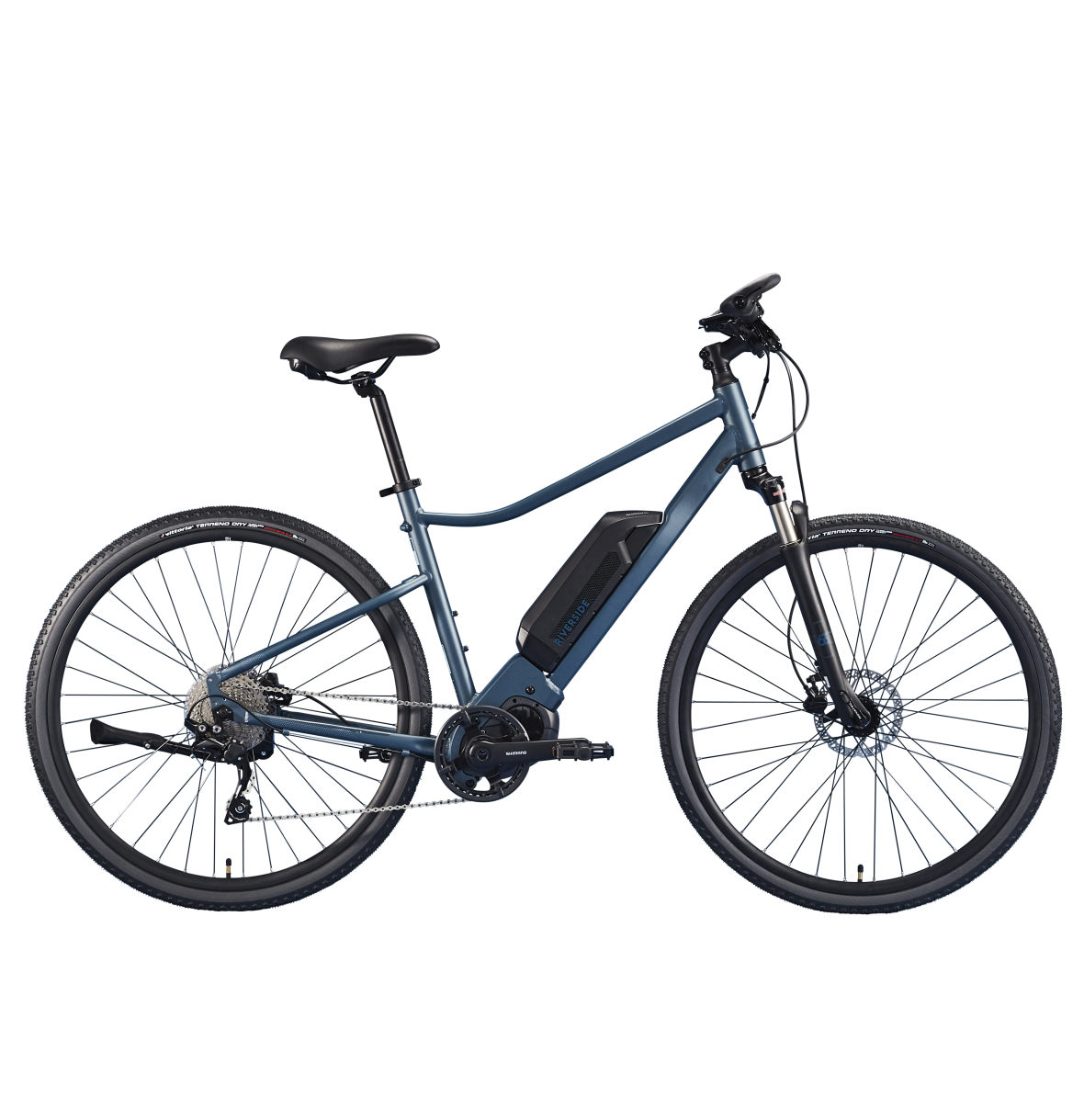

RIVERSIDE 540E

BLEU GRIS / noir
2021

ATTENTION : si vous avez dévissez les axes de la roue, il faut remettre les ressorts dans le bon sens.

ATTENTION : il faut enlever le moniteur Shimano sur le guidon si vous retournez le vélo.

En attendant une vidéo explicative, nous allons vous expliquer comment procéder:

- tout d'abord vérifier que le disque ne soit pas voilé.
- s'il n'est pas voilé, dévisser légèrement vos étriers, faites tourner la roue et freiner de manière sèche.
- gardez la main appuyée sur le frein et resserrer vos étriers.

Si le problème persiste, venez nous voir en atelier !

Lorsque votre vélo sort de magasin, les plaquettes et disques sont neufs et donc la performance de freinage très faible.

Un gros freinage à froid et continu (par exemple en descente), peut entraîner une surchauffe et un "glaçage" des plaquettes.

Afin d'éviter ce phénomène (rendant les freins complètement inutilisables, nous recommandons un rodage de vos freins. Le rodage sera atteint après 10 freinages par frein. Un freinage représente un décélération forte pour passer de 25 à 5 km/h, mais sans bloquer la roue, en utilisant qu'un seul frein à la fois.

La pression des pneus est particulièrement à surveiller sur un vélo électrique. Les roues sont fortement sollicitées par le moteur et le poids du vélo.

Pour minimiser le risque de crevaison et garantir une autonomie optimale, nous vous conseillons de gonfler vos pneus entre 4 et 5 bar.

Vérifiez que vos différentes gaines de câble ne soient pas endommagées et quelles soient bien placées.

Si vous voyez qu'une gaine est endommagée ( exemple : si vous voyez le câble métallique ), il faut changer au plus vite.

Rendez-vous en atelier pour que nos mécaniciens puissent prendre en charge votre vélo !

Une bonne hauteur de selle permet de pédaler sans douleurs.

Nous vous conseillons de porter un casque et des gants lors de vos sorties. Une chute toute bête peut vite arriver... et vos seul alliés sont votre casque et vos gants pour ne pas avoir les mains en sang.

Assurez-vous que la charge de la batterie soit suffisante pour votre parcours.

VOUS PARTEZ POUR UNE BALADE ou UNE RANDONNEE AVEC VOTRE RIVERSIDE

Voici nos conseils :

1-POUR VOTRE SECURITE

Portez un casque récent et homologué, une chute sur 2 implique la tête !!
BON A SAVOIR: Un casque a une durée de vie limitée, même si il n'a pas reçu de choc ! renseignez vous lors de votre achat !
-Partez avec un vélo bien réglé et bien entretenu
-Amenez un téléphone portable (chargé !) pour pouvoir prévenir en cas de problème.
-Regardez votre itinéraire avant de partir afin de favoriser les pistes et cyclables et chemins sans voitures .
-Amenez une trousse de premier soin (dans une sacoche sous la selle par exemple)
-Si vous roulez de nuit, prenez vos éclairages avant et arrière

2-POUR VOTRE CONFORT

-Si vous débutez le vélo : Augmentez petit à petit la durée de vos sorties en commençant par une balade d'une heure
-Portez une tenue adaptée à la durée de votre sortie et des gants.
-Ne forcez pas sur les pédales. Utlisez vos vitesses pour « mouliner » (tourner vite les jambes) : Vous irez plus loin, plus longtemps
-Prévoyez un vêtement chaud ou de pluie en fonction de la météo
-Pensez aux étirements après votre sortie
-HYDRATEZ VOUS !!

3- AMENEZ TOUJOURS AVEC VOUS DU MATERIEL POUR REPARER UNE CREVAISON !

-Une pompe . Certain modèle peuvent se fixer sur les vis porte bidon de votre cadre
-3 démonte-pneu, une chambre à air, (une clé plate de 15mm Riverside 100) : que vous pouvez mettre dans une sacoche de selle.
Apprenez à réparer vous même !! Regardez la vidéo ci dessous.

4-BUVEZ REGULIEREMENT

- Equipez votre vélo d'un bidon et d'un porte-bidon (pour pouvoir boire en roulant) ou amenez une bouteille d'eau dans un sac à dos.
- Pensez à boire régulièrement de l'eau (toutes les 20 minutes et au moins 500ml par heure) !

5-PENSEZ A MANGER

-Emportez des barres énergétiques (vous pouvez les transporter dans une sacoche de cadre ou de guidon)
-N'attendez pas d'avoir faim pour manger. Mangez toutes les heures pour apporter de l'energie à vos muscles.

> Stocker votre vélo dans un endroit sec et à l'abri

> Nettoyer votre vélo pour retirer la boue ou le sable qui pourrait corroder votre vélo.

> Lubrifier la chaîne : pulvériser du « ALL IN ONE » sur l'ensemble du vélo pour le protéger de la corrosion

> Mettre le dérailleur sur le petit pignon

> Charger la batterie au minimum tous les 3 mois (le plus régulièrement possible étant le mieux)

La batterie met 3h pour effectuer une charge complète (de 0% à 100%). Cependant, 2h suffisent pour passer d'une charge de 0% à 80%.

Il s’agit d’un vélo à assistance électrique. Il est tout à fait possible de rouler sans cette assistance.

Dans ces conditions, le surpoids lié au système d’assistance peut se ressentir.

Notez également que vous pouvez rouler sans la batterie !

Oui, le chargeur et la batterie sont prévus pour être branchés 24h.

Lorsque la batterie est complètement chargée, le chargeur se coupe.

Non, les batteries cellules lithium-ion n’ont pas d’effet mémoire. Elles peuvent donc être chargées à tout moment.

Il est conseillé de charger votre batterie après chaque sortie pour préserver ses bonnes performances.

Non, il n’y a pas d’effet « dynamo ». Certains systèmes permettent de recharger la batterie en roulant ou en freinant, mais le rendement est très faible.

Le vélo se coupe tout seul au bout de quelques minutes s’il n’est pas utilisé.

Lorsque vous devez pousser votre vélo dans une côte, ce mode conviendra pour vous faire oublier le poids du vélo !

Attention, ce mode ne doit pas être utilisé en étant sur le vélo. Il se lance et reste activé quand le bouton "Y"  (bouton du bas de la commande déportée) est appuyé. Le mode s'arrête quand la pression sur le bouton est relâchée.



N’utilisez pas le mode piéton en étant sur le vélo. Cela peut endommager la santé du moteur.

Pour savoir comment utiliser ce mode, rendez vous dans la rubrique précédente (première utilisation)

1) Mode d'assistance

Visualisez dans quel mode vous vous situez (eco, norm, high)

2) Bouton ON/OFF

Allumer et éteindre le vélo à assistance électrique par un appui long.

3) Bouton rétro éclairage écran

Permet d’allumer et éteindre le rétro-éclairage écran par un appui long

4) Bouton changement d'affichage

5) Données de déplacement :

La navigation entre données se fait par un appui court sur le bouton ou par un appui court sur le bouton A de la commande déportée. DST : Distance parcourue. La remise à zéro se fait quand la donnée DST est à l’écran, par un appui long sur le bouton suivi d’un appui court sur le bouton quand la donnée DST clignote. ODO : Distance cumulée MODE : Autonomie restante pour chaque mode d’assistance TPS : Durée du trajet MOY : Vitesse moyenne MAX : Vitesse maximale

6) Jauge d'assistance :

Indique le niveau d’assistance délivrée selon la puissance de pédalage fournie. Plus le pédalage est important, plus l’assistance délivrée est élevée.

7) Niveau de charge de batterie :

6 niveaux et une indication en pourcentage de la capacité restante

8) Icône rétro éclairage écran

9) Heure

10) Indicateur de vitesse



Mode piéton - Assistance en marchant.

Mode Off - Assistance désactivée.

Mode Eco - Assistance douce jusque 25 Km/h qui vous fait oublier le poids du vélo - autonomie d'environ 120 Kms en conditions normales.

Mode Norm  - Assistance modérée jusque 25 Km/h - autonomie d'environ 100 Kms en conditions normales.

Mode High - Assistance ""Boost" jusque 25 Km/h en cas de montée plus difficile - autonomie d'environ 80 Kms (attention : en cas d'utilisation prolongée, votre autonomie sera fortement réduite).

accessible par un appui long et simultané sur les boutons X et Y . Ce menu permet de régler :

- Heure

- Mode d’assistance par défaut au démarrage

- Rétro-éclairage

- Luminosité de l’écran

- Bip des boutons de commande

- Unité

- Langue

- Couleur de police

Le vol d'écran peut effectivement être très fréquent sur les écrans amovibles. Nous vous conseillons de soit:

-l'emmener avec vous à chaque fois que vous attachez votre vélo

-verrouiller l'écran grâce à la vis qui se trouve à l'arrière (image ci-contre)

Si vos câbles au niveau de l'écran se sont débranchés pendant le transport vous pouvez les brancher vous-même facilement.

Pour cela il suffit de vous munir de l'outil de branchement de câble 1. Une fois le câble bien inséré dans l'outil, vous pourrez le brancher sur le support écran, dans un des trous prévus à cet effet. (il n'y a pas d'ordre)



Pour déconnecter un câble, il vous suffit d'utiliser l'autre partie de l'outil 1. Une fois l'outil enfoncé, utilisez la partie (A) pour prendre appui et pousser pour retirer doucement le câble.

Lorsque votre batterie est usagée, rapportez-la dans votre magasin DECATHLON, celle-ci sera prise en charge par un organisme spécialisé pour être recyclée.

Votre batterie est garantie 2 ans ou 1000 cycles (1 cycle = 1 charge à 100% + 1 décharge à 100% ou 2 charges à 50% + 2 décharges à 50%).

Il est impératif de stocker et charger votre batterie dans un endroit frais (entre +10°C et +25°C), sec et à l'abri du soleil.

Ne stockez pas la batterie déchargée (inférieure à 10% de charge) afin d'éviter toute décharge profonde pouvant entraîner son dysfonctionnement.



Pensez à recharger la batterie (même non utilisée) au moins tous les 3 mois pour éviter toute décharge profonde et altération des capacités de la batterie.

Vous pouvez vous procurer une nouvelle batterie auprès de votre atelier DECATHLON.

Rapprochez-vous de votre atelier le plus proche pour connaître la disponibilité et le délai d’approvisionnement de la pièce.

La batterie peut être stockée jusqu'à 3 mois sans rechargement, en toute sécurité, sans altérer ses capacités. Elle doit être rechargée entièrement avant cette période de stockage prolongée.

- Le rendement et le comportement seront meilleurs avec des pneus gonflés entre 4 et 5 bar

- L’autonomie sera réduite par temps froid

- L’autonomie sera réduite si le vélo est surchargé

- L’autonomie sera réduite en montée

- Il est conseillé de réduire le mode d’assistance quand le niveau de la batterie est bas



Vous pouvez vous procurer un nouveau chargeur auprès de votre atelier DECATHLON.

Rapprochez-vous de votre atelier le plus proche pour connaître la disponibilité et le délai d’approvisionnement de la pièce.



Notre partenaire alltricks propose des chargeurs en vente sur son site internet :

https://www.alltricks.fr/F-41479-accessoires-electronique/P-1567982-chargeur_de_batterie_shimano_steps_ec_e8004_1

Lors des premiers tours de roues avec votre vélo neuf, beaucoup d'éléments vont naturellement bouger et se mettre en place.

C'est le cas des rayons de vos roues que vous entendrez «craquer», craquements dus à la torsion résiduelle lors de l'assemblage.

La roue ne devrait pas être voilée. Si c'est le cas, profitez de votre révision gratuite des 6 premiers mois dans l'un de nos ateliers DECATHLON afin de faire réajuster ce léger voile.

Il y a plusieurs raisons pouvant expliquer un mauvais passage des vitesses (pignons).

1- Vérifiez le positionnement des embouts de gaines. Des embouts de gaines mal positionnés peuvent gêner le tirage du câble de dérailleur et dérégler le passage des vitesses (pignons) à l'arrière. Si un embout de gaine est mal positionné, remettez-le à la main dans son logement.

2- Il est possible que le câble et les gaines soient grippés. Si la descente sur les vitesses (pignons) les plus petites ne se fait pas, que le dérailleur ne bouge pas même après avoir actionné la manette de vitesse, alors le câble et les gaines sont sûrement grippés. Les gaines et le câble doivent être remplacés.

3- Amenez votre Riverside en atelier DECATHLON pour un nouveau réglage de dérailleur

4- Vérifiez également que la patte du dérailleur ne soit pas tordue. Si c'est le cas, consultez la rubrique « J'AI CASSÉ MA PATTE DE DÉRAILLEUR »

NB : Dans le cas où vous utilisez régulièrement votre Riverside dans des conditions humides ou boueuse, ou encore si vous lavez régulièrement à grandes eaux votre Riverside, le remplacement des gaines et câbles devra être effectué plus fréquemment. Le lavage du vélo à haute pression est vivement déconseillé, car il repousse la saleté à l'intérieur des gaines.

Une patte tordue provoque un désalignement du dérailleur qui ne peut donc plus assurer correctement sa fonction.

Placez-vous à l'arrière de votre vélo et regardez l'alignement du dérailleur.

Si la patte est tordue ou cassée, rendez-vous dans un atelier DECATHLON pour le remplacement de la patte de dérailleur. Une patte de dérailleur de rechange est livré avec l'achat de votre Riverside.

Vérifier plusieurs fois le pneu pour ne pas crever à nouveau.

Il est possible de faire refaire une clé chez un cordonnier serrurier classique ou bien sur le site AXA.

Si les deux clés sont perdues, rendez-vous en atelier DECATHLON pour faire changer le verrou.

On vous fournira alors la paire de clé de ce nouveau verrou.

Le cadre, la potence et le cintre  de votre vélo sont garantie à vie.

La garantie s’applique lors d’un usage adapté. Votre vélo est destiné pour de la balade plus au moins sportive. Si vous utilisez votre vélo pour une pratique du VTT ou DH et que le cadre se fissure par exemple, la garantie ne s’appliquera pas.

Vous trouverez le reste des détails de la garantie en cliquant sur le lien ci-dessous.

1. VÉRIFIER LE BRANCHEMENT BATTERIE > CHARGEUR > PRISE SECTEUR



Vérifiez que le chargeur utilisé est bien le chargeur d’origine fourni par DECATHLON.

Branchez le chargeur à la batterie et à une prise secteur.

LED chargeur orange allumée en continu = la batterie est en cours de charge (ou charge terminée il y a moins d'une heure)

LED chargeur Orange qui clignote = erreur de charge  => rendez vous en atelier Decathlon pour diagnostic

LED chargeur éteint  = la batterie est débranchée (ou charge terminé il y a plus de une heure)

Une batterie complètement déchargée met 6h à se recharger.



2. VÉRIFIER QU'AUCUN RÉSIDU NE GÈNE LA CHARGE

Les connecteurs du chargeur et de la batterie doivent être propres. Aucun résidu ne doit gêner le contact entre le chargeur et la batterie.



3. IL SE PEUT QUE SEULE LES LED INDICATRICES SUR LA BATTERIE SOIENT DÉFECTUEUSES

Rendez-vous dans l'un de nos atelier DECATHLON pour réparation.

1 - charge restante de ma batterie : entre 1% et 20% => rechargez votre batterie en urgence

2 - charge restante de ma batterie : entre 21% et 40%

3 - charge restante de ma batterie : entre 41% et 60%

4 - charge restante de ma batterie : entre 61% et 80%

5 - charge restante de ma batterie : entre 81% et 100%

6 - batterie hors tension

7 - erreur du système. Quelles solutions ? Vérifier l’état et l’enfoncement des câbles du chargeur. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

8 - Protection en cas de température élevée. Quelles solutions ? Laisser refroidir la batterie jusqu’à que sa température interne diminue suffisamment. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

9 - Erreur d’authentification. Quelles solutions ? Vérifier le bon enfoncement de l’écran de commande. Vérifier l’enfoncement des câbles. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

10 - Erreur de charge. Quelles solutions ? Retirer le chargeur de la batterie et appuyer sur le bouton de la batterie. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

11 - Dysfonctionnement batterie. Quelles solutions ? Brancher le chargeur à la batterie et à une prise secteur pendant quelques secondes puis retire le chargeur. Insérer la batterie sur le vélo et démarrer le vélo par un appui long sur le bouton de la batterie. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

Pour les erreurs en W0..., le message disparaît si l'erreur est réparée

- W011 : Vitesse du vélo non détectée

Assurez vous que le capteur de vitesse au niveau de la roue arrière soit bien installé (la flèche sur le capteur doit être en face de l’aimant fixé à l’un des rayons de la roue, cf schéma ci-dessous). Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

- W012 : Manivelle montée dans le mauvais sens

RDV dans votre magasin Décathlon pour réparation.

- W013 : L’initialisation du capteur de couple ne s’est pas effectuée normalement.

Eteindre et allumer le vélo sans appuyer sur la pédale.

- W020 : Température système trop élevée

Stopper l’assistance électrique jusqu’à ce que la température chute et revienne à la normale. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

- W032 : Le dérailleur installé diffère du dérailleur configuré dans le système.

RDV dans votre magasin Décathlon pour réparation.



Pour les erreurs en E0..., Si un message d’erreur s’affiche sur l’écran, suivez la procédure correspondante au code erreur apparu puis réinitialiser le système en appuyant sur le bouton d’alimentation batterie.

- E010 : erreur système

Eteindre la batterie par un appui long sur le bouton de la batterie, puis rallumer. Si la situation ne s’améliore pas, RDV dans votre magasin Décathlon

- E013 : Anomalie logiciel

RDV dans votre magasin Décathlon

- E014 : capteur de vitesse mal installé

RDV dans votre magasin Décathlon

- E020 : erreur de communication entre l'écran et l'unité de commande

RDV dans votre magasin Décathlon

- E021 : La batterie connectée au mécanisme d’entraînement est conforme aux normes du système, mais n’est pas prise en charge.

Mettez la batterie hors tension à l’aide du bouton de la batterie, puis remettez-la sous tension.

- E022 : La batterie connectée au mécanisme d’entraînement n’est pas conforme aux normes.

Mettez la batterie hors tension à l’aide du bouton de la batterie, puis remettez-la sous tension.

- E023 : Défaillance électrique à l’intérieur de la batterie.

Mettez la batterie hors tension à l’aide du bouton de la batterie, puis remettez-la sous tension.

- E024 : Erreur de communication avec le système vélo.

Vérifiez que le câble n’est pas lâche ou mal branché.

- E025 : Un message s’affiche lorsqu’il n’y a pas de mécanisme d’entraînement d’origine connecté. Ce message s’affiche si l’un des câbles est débranché.

Connectez une batterie et un mécanisme de transmission d’origine. Vérifiez l’état des câbles.

- E030 : L’élément de commande installé diffère du composant configuré dans le système.

RDV dans votre magasin Décathlon

- E033 : Le micrologiciel actuel n’est pas compatible avec le système.

RDV dans votre magasin Décathlon

- E043 : Logiciel endommagé

RDV dans votre magasin Décathlon
