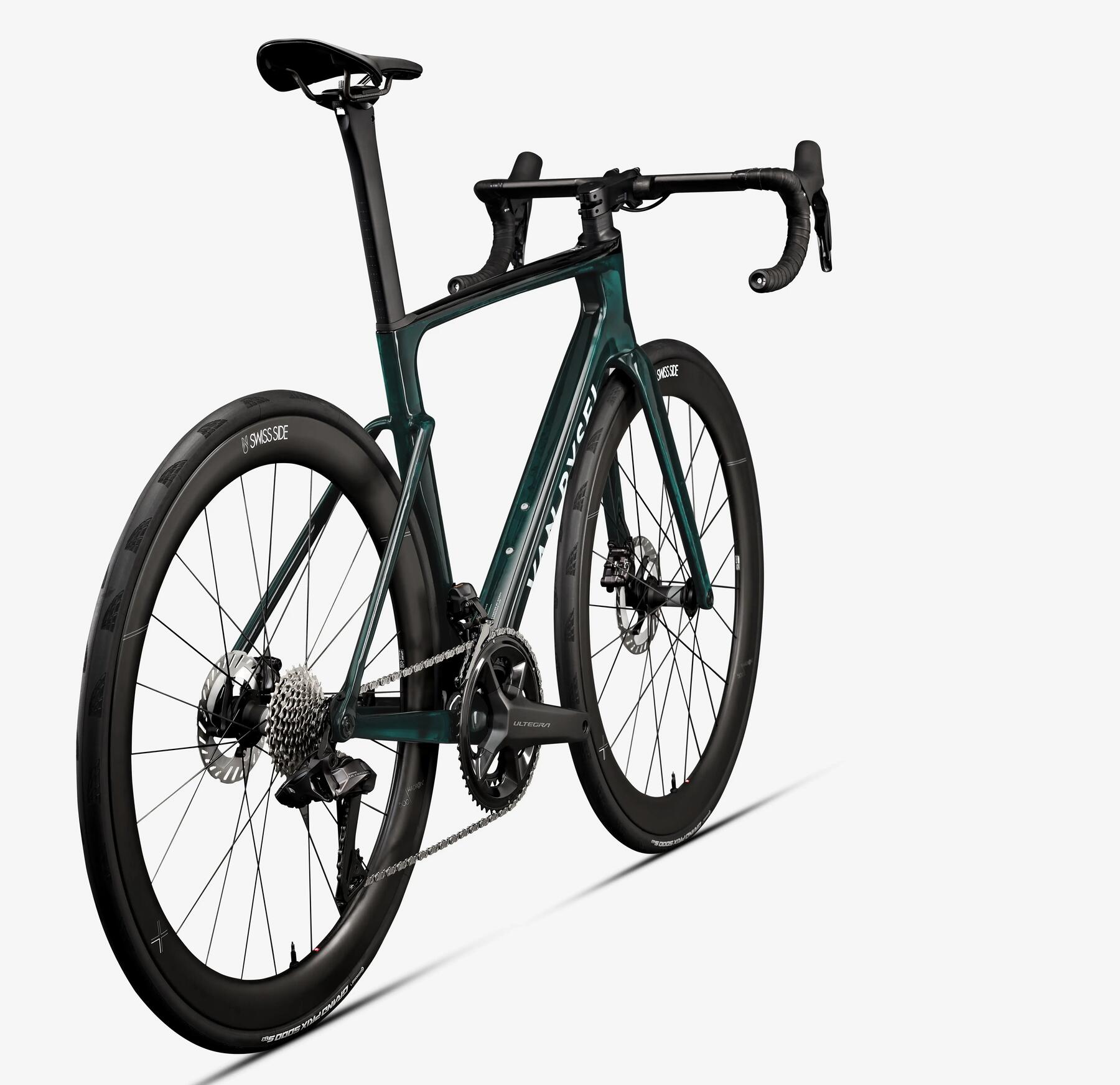

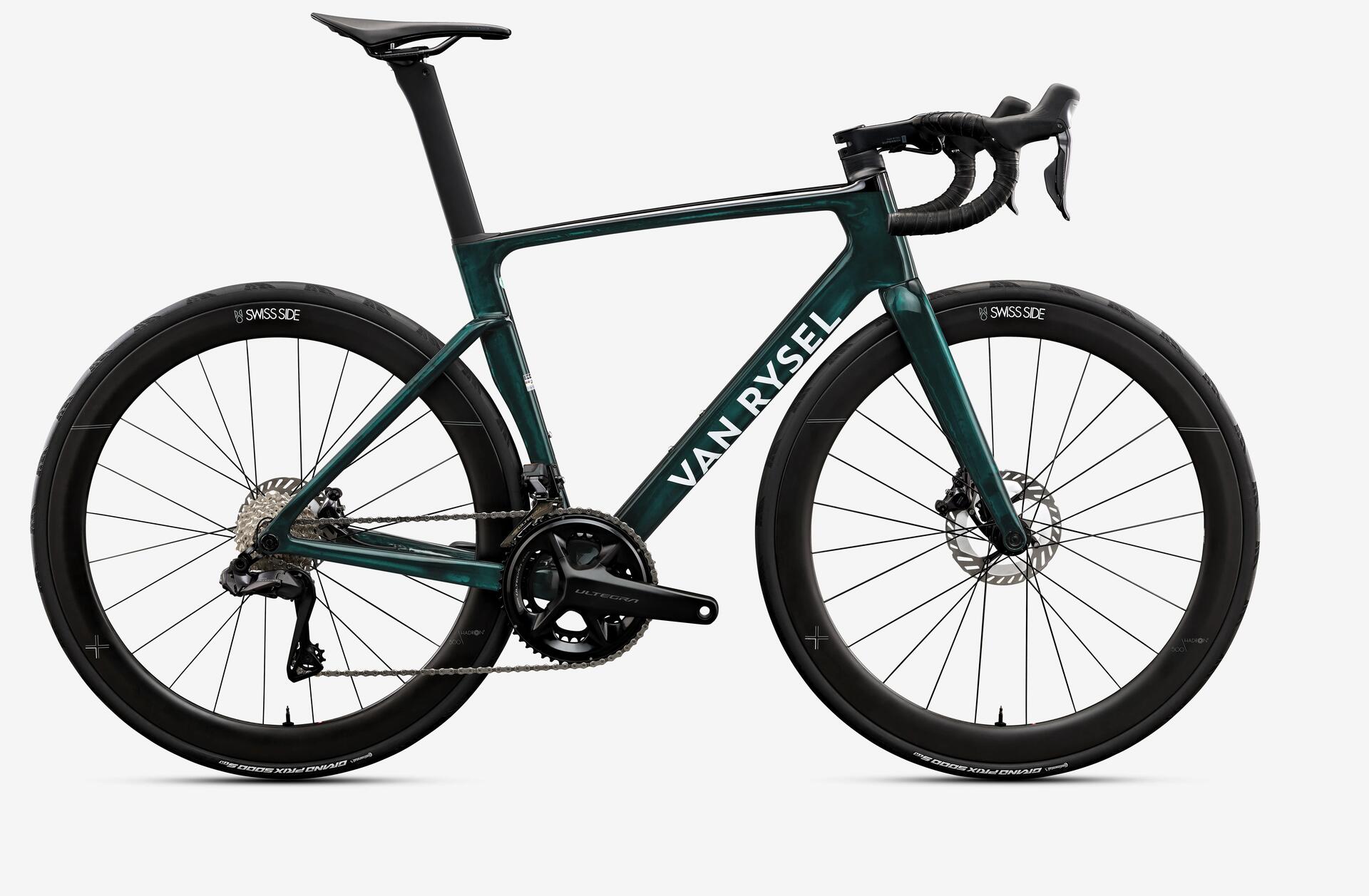

VAN RYSEL RCR PRO SHIMANO ULTEGRA DI2

2023

Bienvenue sur la fiche Service Après Vente de votre RCR SHIMANO ULTEGRA DI2

Ce vélo est fait pour gagner. Si vous êtes pur coursier et que pour vous, seule la victoire importe, le RCR est fait pour vous.

Retrouvez sur cette fiche, tous nos meilleurs conseils pour bien savoir utiliser, entretenir et réparer votre RCR SHIMANO ULTEGRA DI2 : notice, entretien, réparation et pièces détachées.

1 / UNBOXING

UNBOXING RCR

Le RCR PRO vous sera livré avec le cintre dévérouillé dans son carton de réception, voici les étapes pour s'assurer du bon montage de votre vélo :

VAN RYSEL FCR CF ULTEGRA DI2 : notice, réparation
VAN RYSEL FCR CF ULTEGRA DI2 : notice, réparation

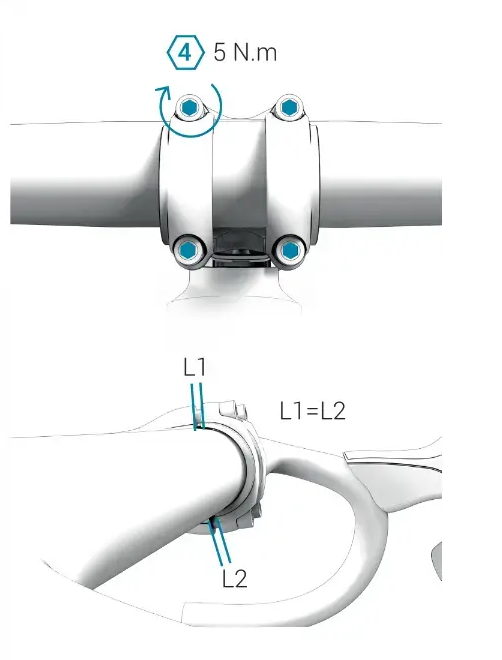

MONTAGE CINTRE

Le cintre est à régler aux bons couples de serrage lors du déballage. Pour cela, référez-vous bien à la notice d'utilisation disponible ci-dessous :

1 / UNBOXING

HAUTEUR DE SELLE

Pour régler votre hauteur de selle, vous pourrez retrouver la vis de serrage devant la tige de selle du RCR. Vous aurez juste à relever le capuchon pour pouvoir y accéder. Clé de serrage livrée dans la boîte d'accessoires avec votre vélo.

1 / UNBOXING

SUPPORT COMPTEUR

Un support de compteur dédié au RCR vous sera livré avec celui-ci. Il dispose de deux accroches, un pour le compteur et un autre pour un éclairage/action cam. Compatible Garmin, Wahoo, Bryton.

2 / PREMIERE UTILISATION

Afin de bien pouvoir appréhender votre nouvelle monture, voici nos quelques conseils sur l'utilisation de votre FCR pour la première fois :

  • VAN RYSEL E-EDR AF : notice, réparation

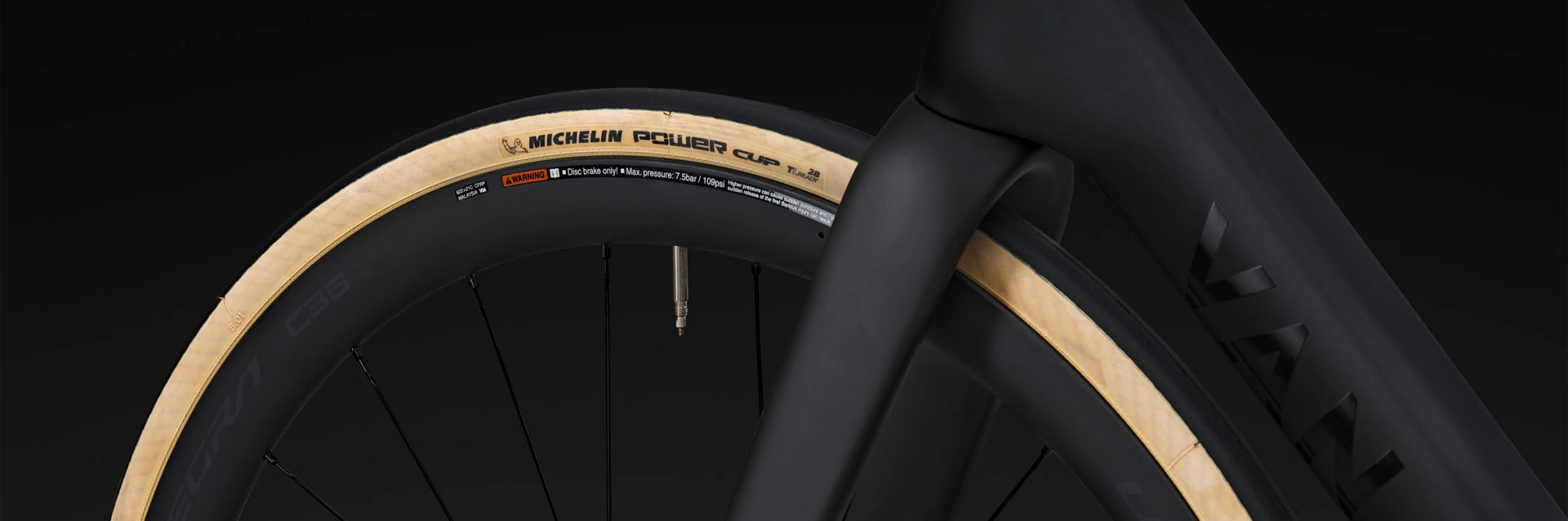

    PRESSION DES PNEUS

    Pour votre première sortie, pensez-bien à choisir votre pression de pneu, à adapter en fonction des conditions météorologiques et votre poids.

    Le pneu peut être gonflé de 3 à 5 bar maximum.

  • 2 / PREMIERE UTILISATION

    RODAGE DES PLAQUETTES DE FREIN

    Le rodage des plaquettes de frein est un point essentiel lors de la première utilisation d'un vélo.

    Pour un rodage optimal, nous vous conseillons 20 à 30 freinages sans bloquer la roue à partir de 25km/h. Veillez également à ne pas vous arrêter entre vos freinages pour ne pas "glacer" et donc coller les plaquettes sur vos disques.

  • 2 / PREMIERE UTILISATION

    COUPLES DE SERRAGE

    Veillez à bien respecter les couples de serrage, notamment concernant l'ensemble potence/cintre (cf notice d'utilisation) qui pourrait provoquer une chute si mal serrée.

    Pour bien définir votre position sur le vélo, prenez avec vous un jeu de clés allen lors de vos sorties.

Nous vous expliquons via une vidéo comment bien installer son support de compteur/GPS sur votre RCR.

BIKE COMPUTER HOLDER ADJUSTMENT RCR

CHANGE SPACERS RCR

3 / REGLER SA POSITION SUR LE RCR

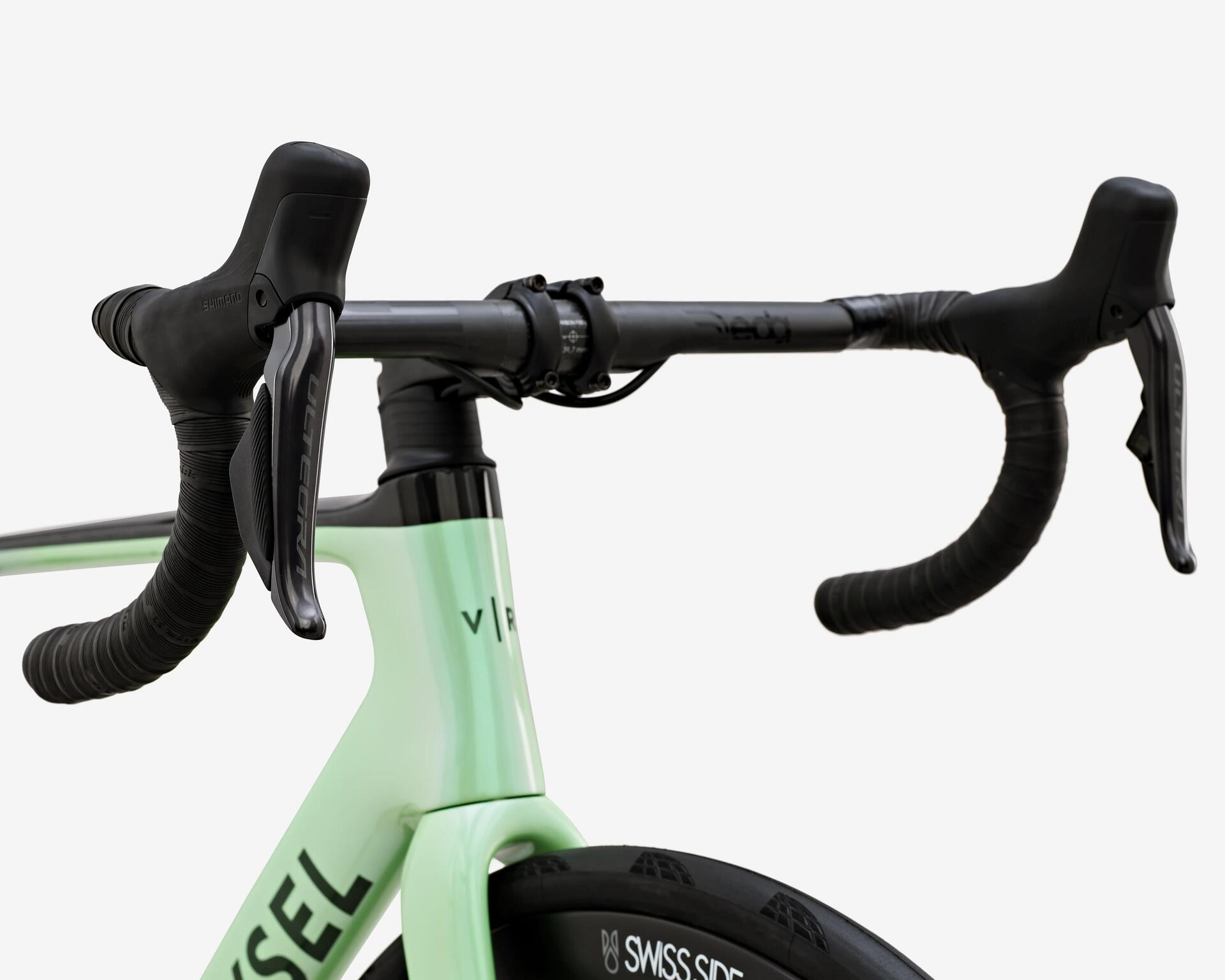

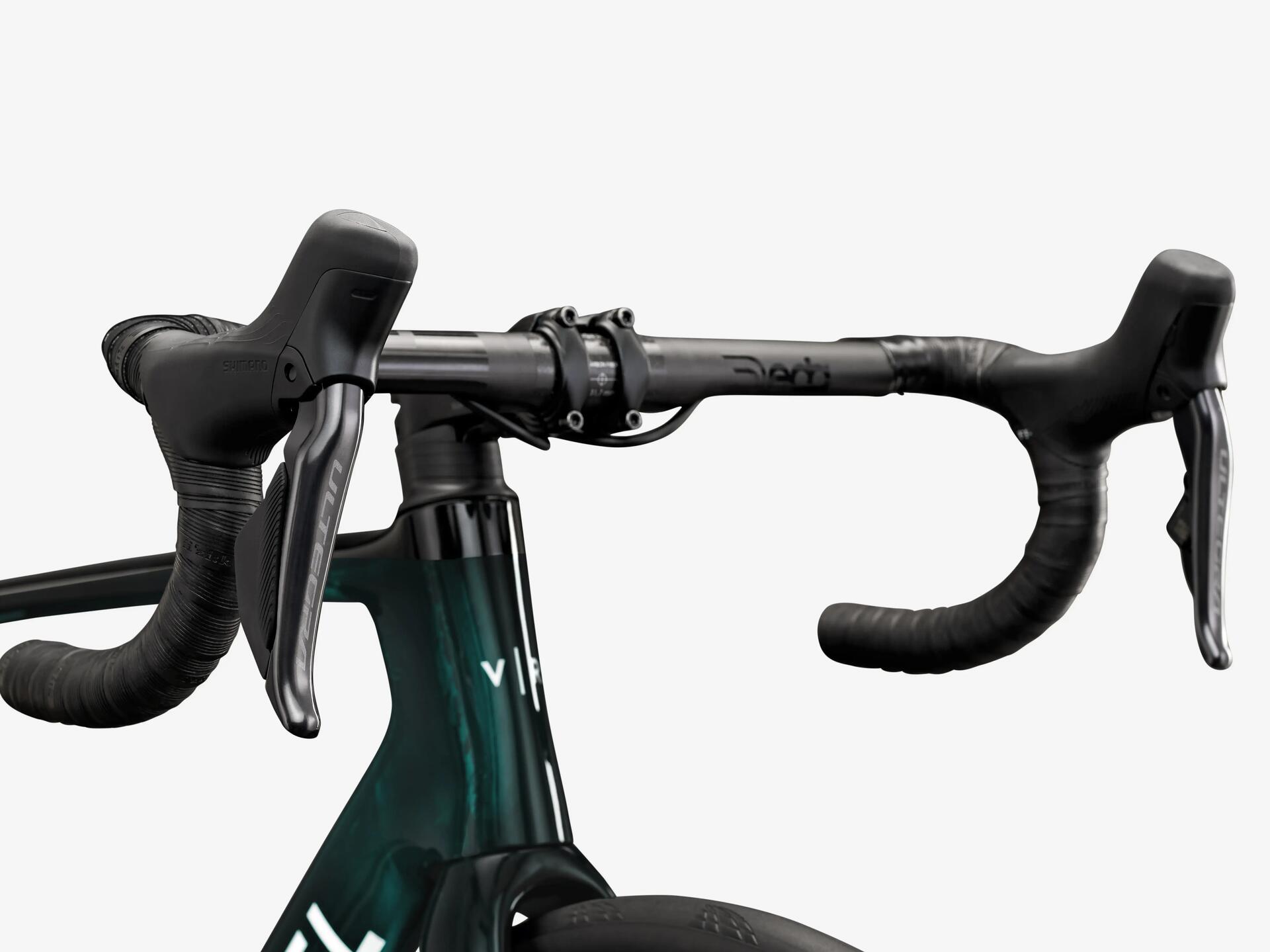

POSTE DE PILOTAGE

Le cintre et la potence DEDA sont conçu pour être un combo. Ils ne peuvent pas être montés séparément.

Pour ajuster votre position, vous pouvez retirer les "spacers" situés en dessous de la potence. Cependant, ils ne peuvent être disposés sur le dessus de la potence, le pivot de fourche doit donc être coupé en conséquence.

Si le combo DEDA ne correspond pas à votre taille malgré l'ajustement des "spacers" ou si vous ne pouvez sectionner votre pivot de fourche, nous vous conseillons de vous rapprocher de votre atelier Decathlon.

VAN RYSEL RCR SRAM FORCE POWER 12S : notice, réparation

TIGE DE SELLE

La tige de selle a été spécialement conçu pour le RCR et n'est ainsi utilisable que pour ce vélo.

Veillez à bien respectez le couple de serrage de 6 nm pour sa bonne installation.

Pour tout problème avec celle-ci, nous ne pouvons que vous conseiller de vous rapprocher également de votre atelier Decathlon le plus proche de chez vous.

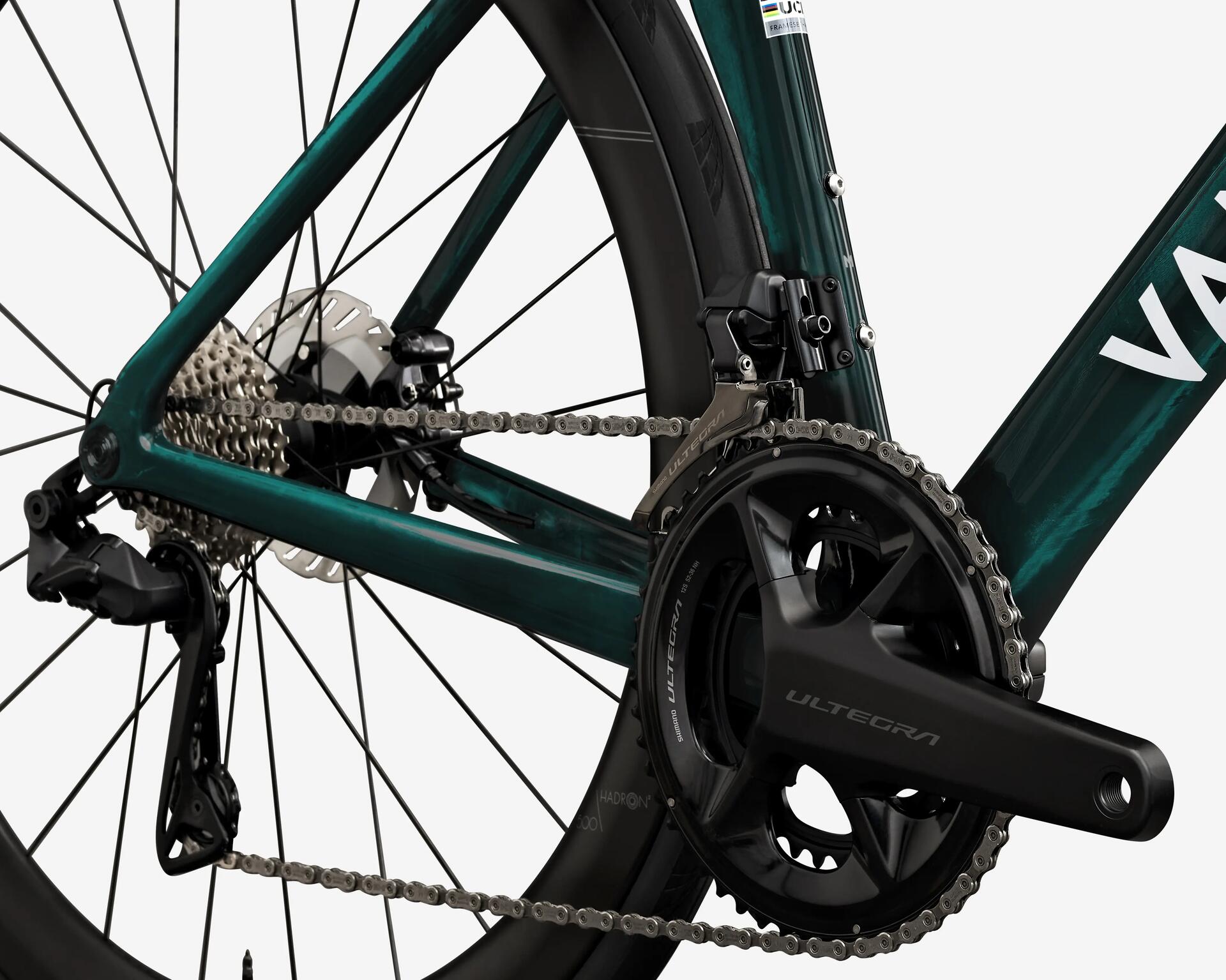

3 / UTILISER SA TRANSMISSION ELECTRIQUE

VAN RYSEL FCR CF ULTEGRA DI2
VAN RYSEL NCR CF TIAGRA : notice, réparation

REGLER VITESSES

Le réglage de vitesses pour un dérailleur électrique diffère d'un dérailleur mécanique.

Pour savoir comment y procéder, cliquez sur le lien suivant :

PASSER SON NCR EN TUBELESS

CHARGER BATTERIES

Pour pouvoir changer vos vitesses, les dérailleurs et manettes utilisent une batterie. Chaque dérailleur dispose d'une batterie que vous pouvez recharger à l'aide de votre station de rechargement fournie avec votre vélo.

PASSER SON NCR EN TUBELESS

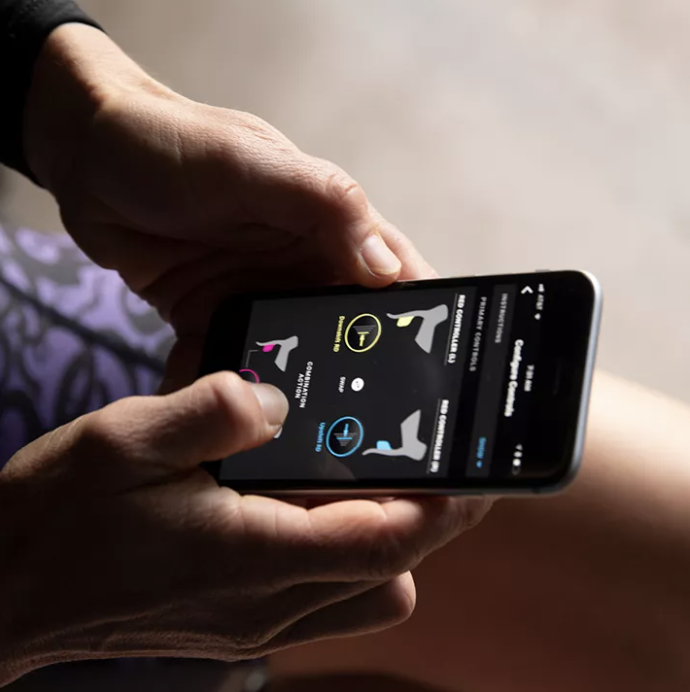

APPLICATION

SHIMANO dispose d'une application vous donnant accès à plus d'informations sur votre transmission DI2.

Vous pourrez régler vos dérailleurs, avoir accès à votre niveau de batterie et bien d'autres fonctionnalités.

4 / ENTRETIEN

Entretenir son vélo est primordial pour allonger sa durée de vie. Et cela commence par un vélo régulièrement nettoyé, cadre et transmission.

  • VAN RYSEL E-EDR AF : notice, réparation

    Etape 1

    Appliquez un produit dégraissant sur votre transmission. Disposez un chiffon par-dessus vos disques de frein afin de ne pas disperser du dégraissant dessus.

  • 4 / ENTRETIEN

    Etape 2

    Nettoyer votre transmission à l'aide d'une brosse. Appliquer du nettoyant adapté sur votre cadre.

  • 4 / ENTRETIEN

    Etape 3

    Je sèche mon vélo et lubrifie ma transmission.

Les outils indispensables dans son atelier

Pour pouvoir entretenir son RCR efficacement, il est préférable d'avoir des outils adaptés.

Les outils indispensables dans son atelier

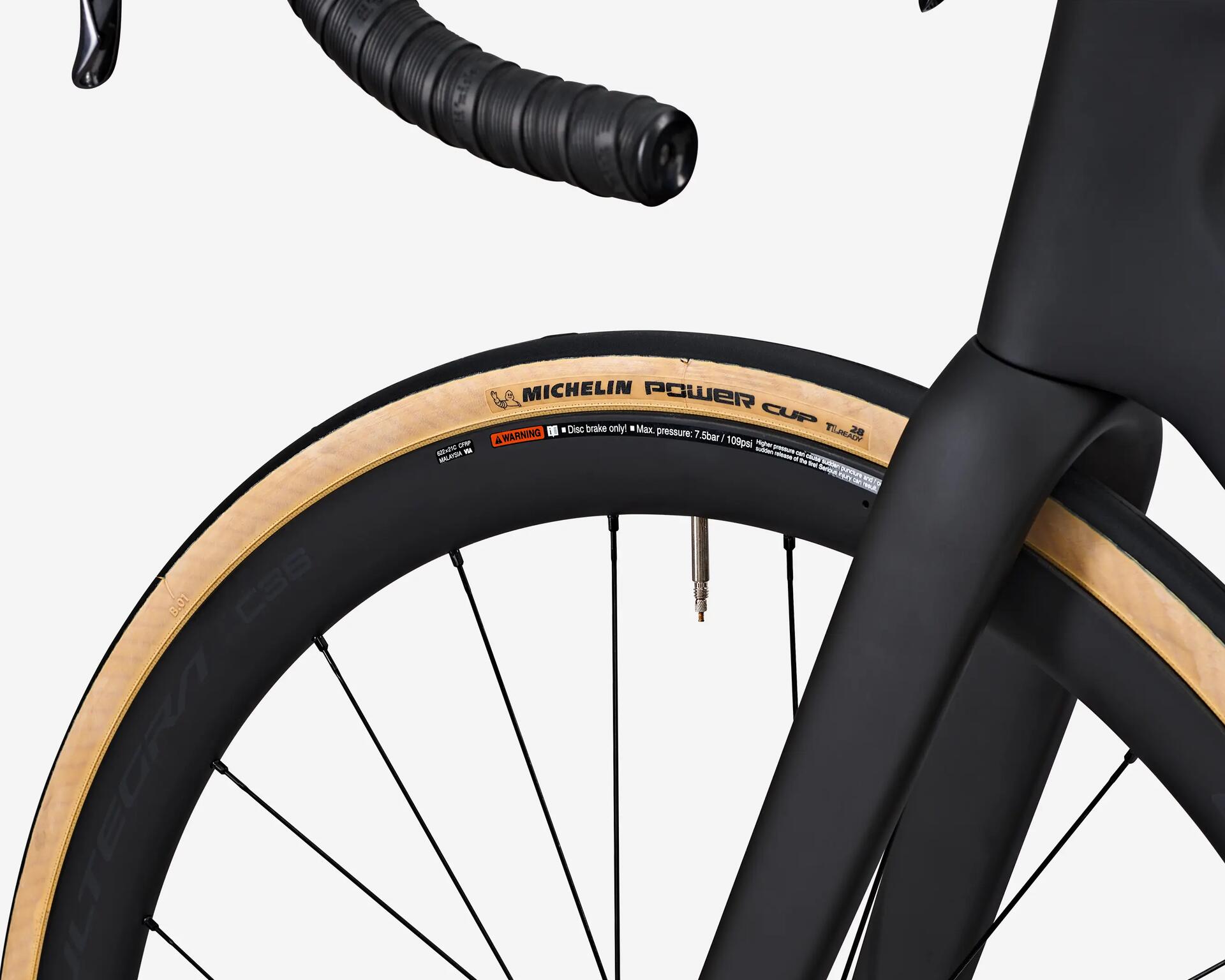

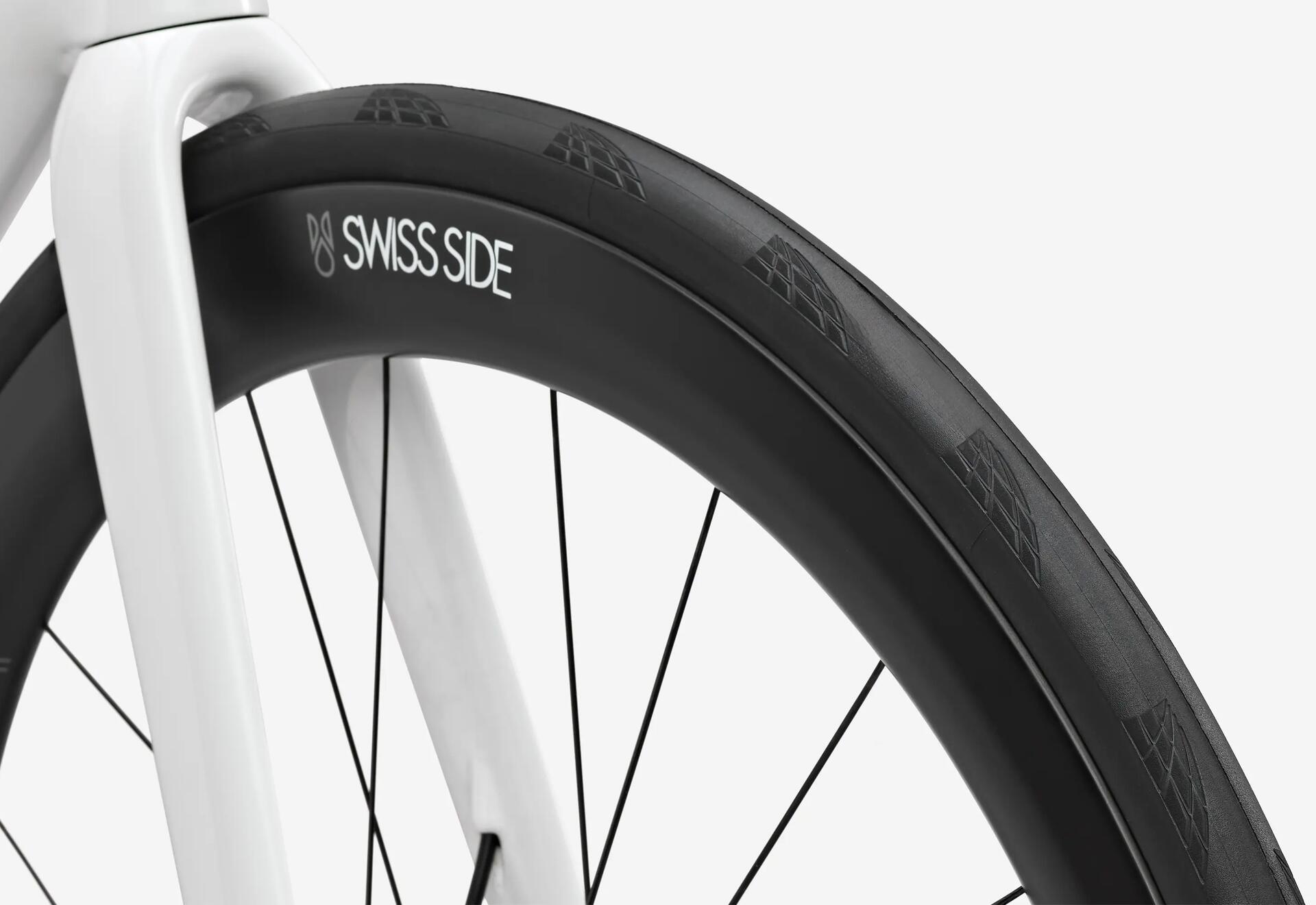

Choisir son type de pneu pour son RCR

Le pneu est le seul élément en contact avec le sol, il est donc important de minimiser les risques de perte d'adhérence, pour cela il est alors essentiel de bien savoir choisir son type de pneu et ainsi adapter la pression en fonction de son choix.

A noter que le RCR dispose de roues tubeless ready.

Retrouvez nos conseils sur le lien suivant :

Choisir sa pression de pneu pour son E-EDR

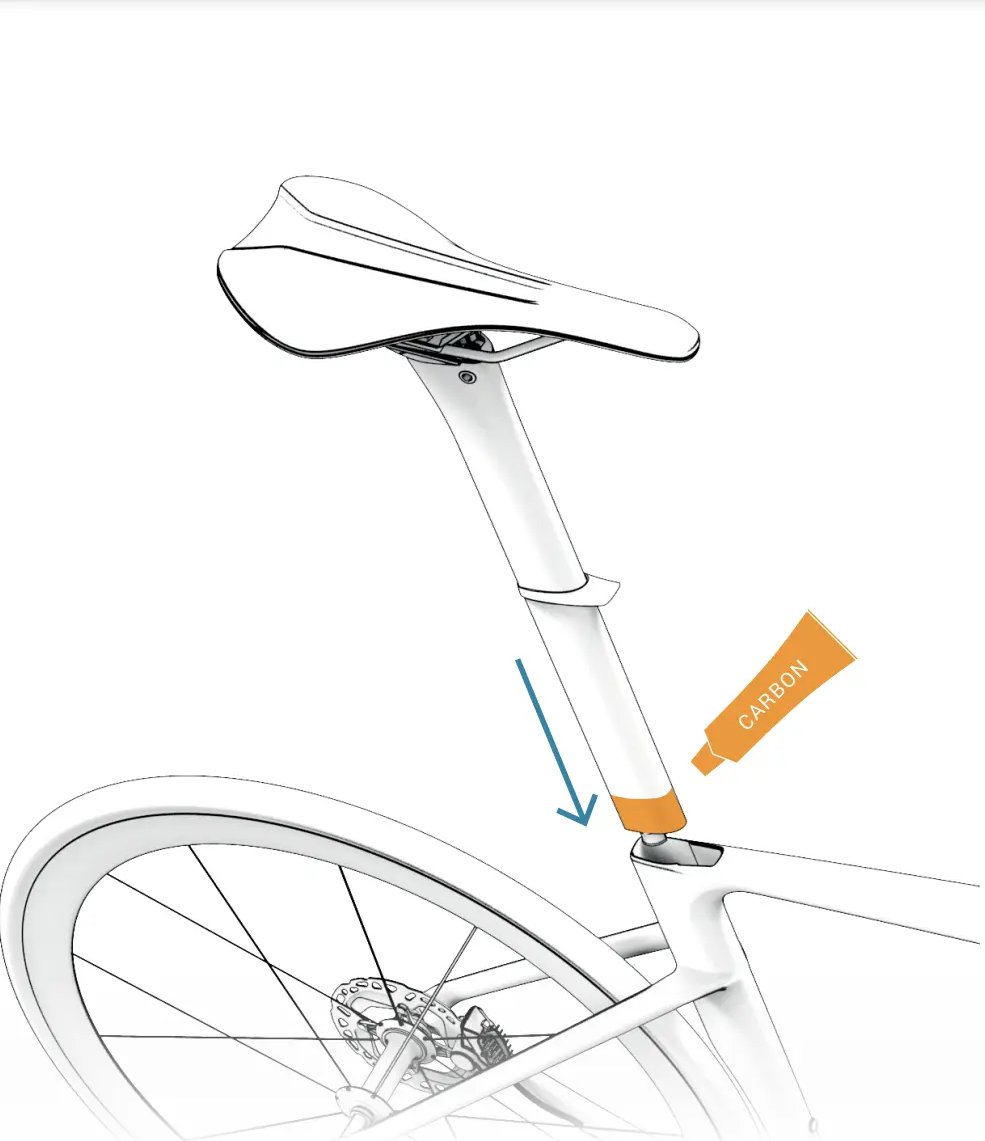

Régler et serrer sa tige de selle

Afin de garder un réglage optimal de votre selle, il est nécessaire de la serrer correctement. Une tige de selle mal serrée risque de descendre durant vos sorties.
À l'inverse si vous serrez trop fort, vous risquez d'écraser votre tige de selle et donc d'endommager votre vélo.


Le meilleur moyen de serrer une tige de selle est d'utiliser une clé dynamométrique. Le serrage préconisé est de 6 nm.


Attention, il ne faut pas dépasser la hauteur maximum indiquée sur la tige de selle.

De plus, nous rappelons que cette tige de selle n'est conçue que pour le RCR.

Comment bien serrer sa tige de selle?

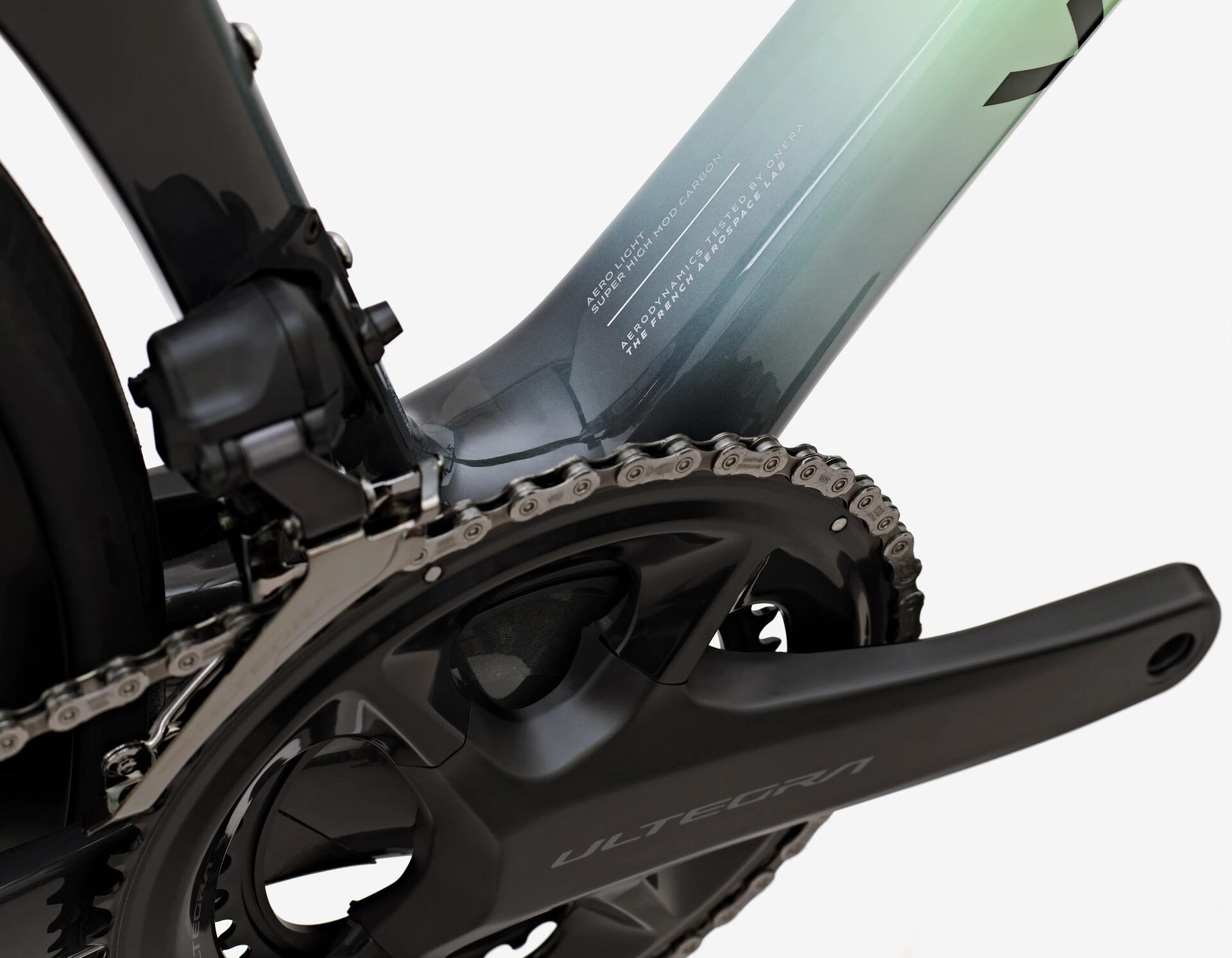

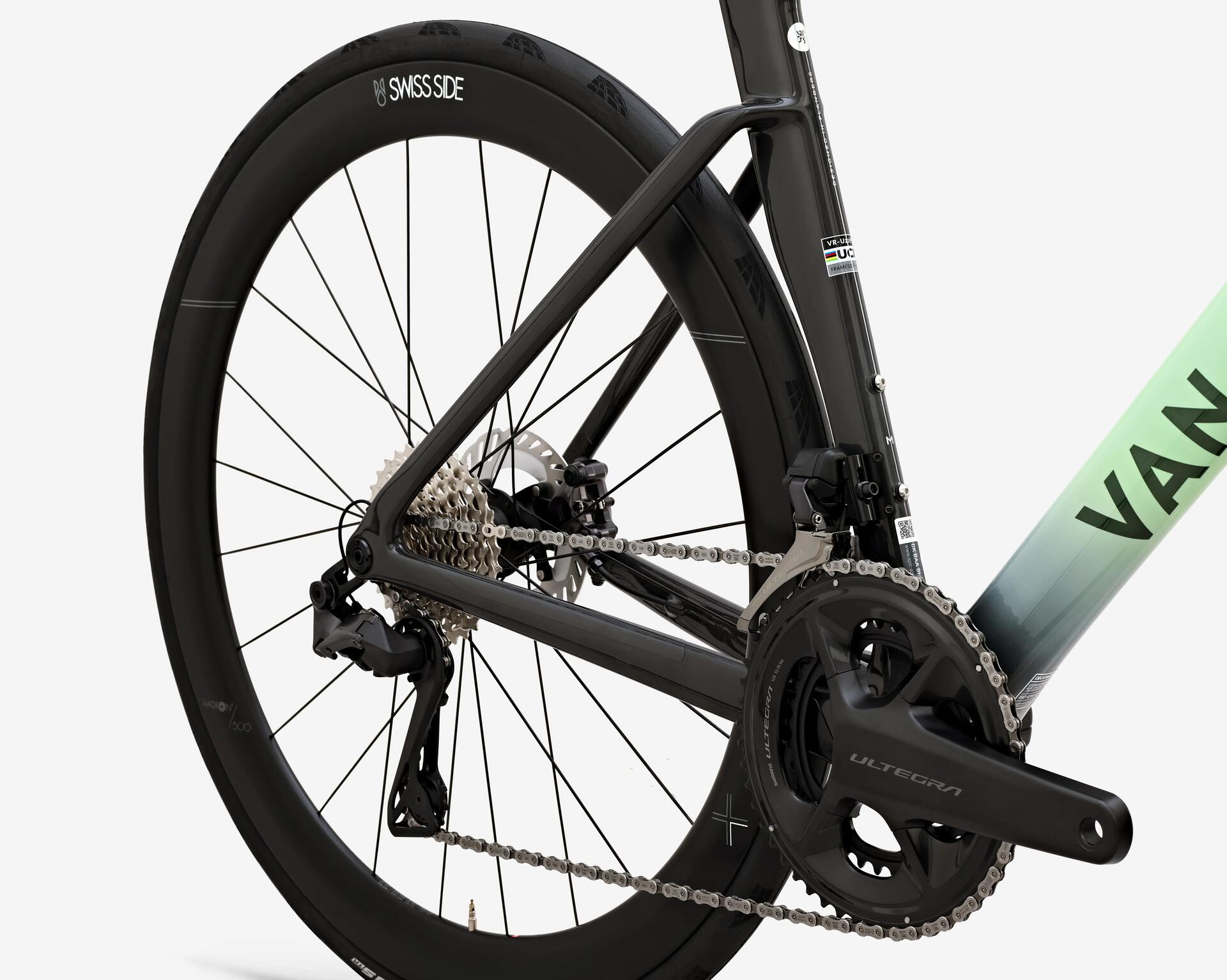

Changer sa chaîne de vélo

La chaîne est un élément clé de la transmission de votre vélo. Plusieurs signes vous permettent de savoir quand il est temps de la changer :
- La chaîne saute,
- La chaîne a plus de 5000 kilomètres,
- Les passages de vitesses sont laborieux.

Pour en savoir plus, lisez notre article :

Changer ses plaquettes de freins

Plusieurs signes peuvent indiquer la nécessité de changer vos plaquettes de frein :

- Vous n'avez plus autant de réactivité qu'à l'achat de votre RCR et vous manquez de mordant,
- Vous avez un bruit anormal lors d'un freinage brusque,
- L'épaisseur de la garniture est inférieur à 0,5mm.

Retrouvez sur cet article, la méthode pour changer vos plaquettes de freins :

Quand changer ses plaquettes de freins ?

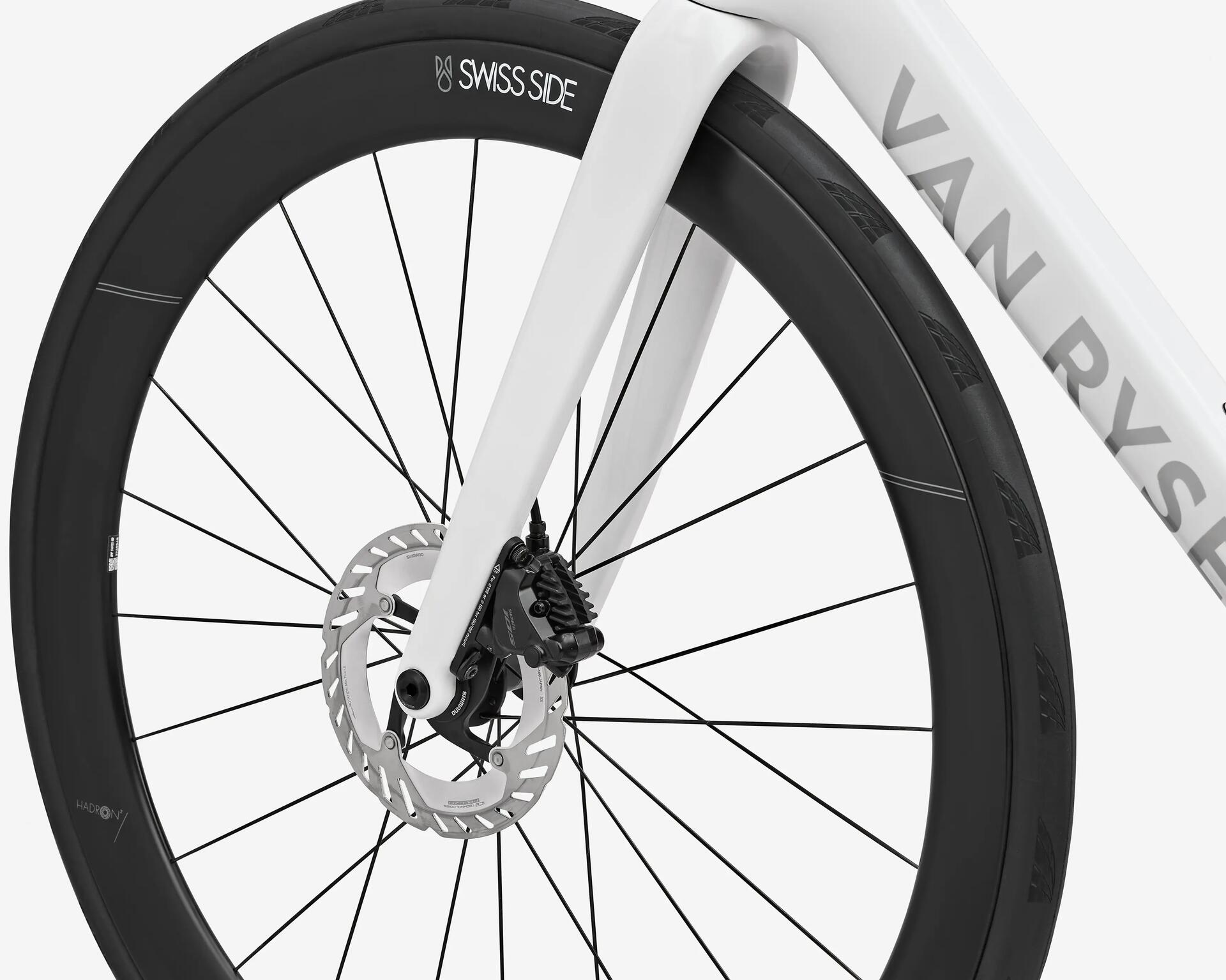

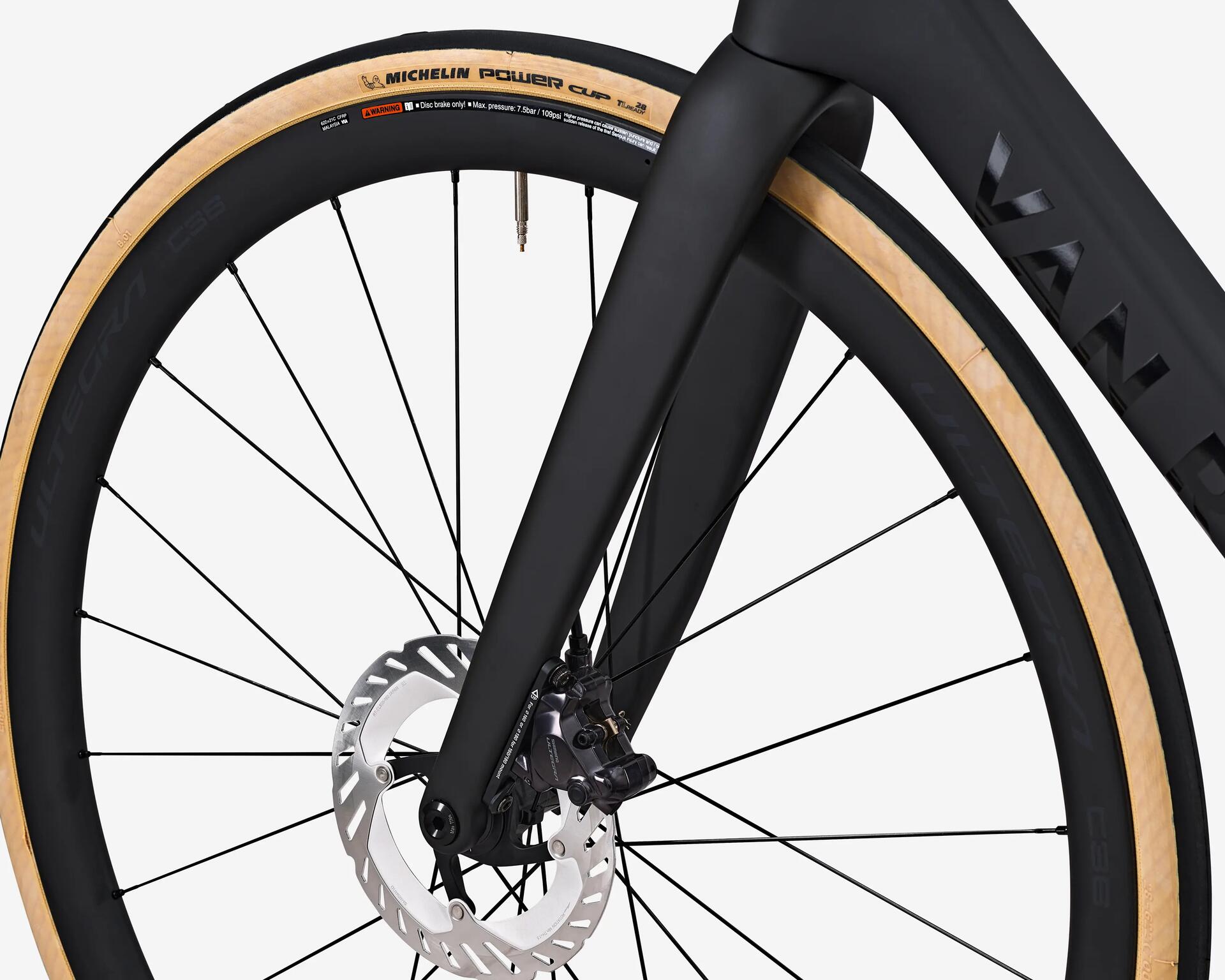

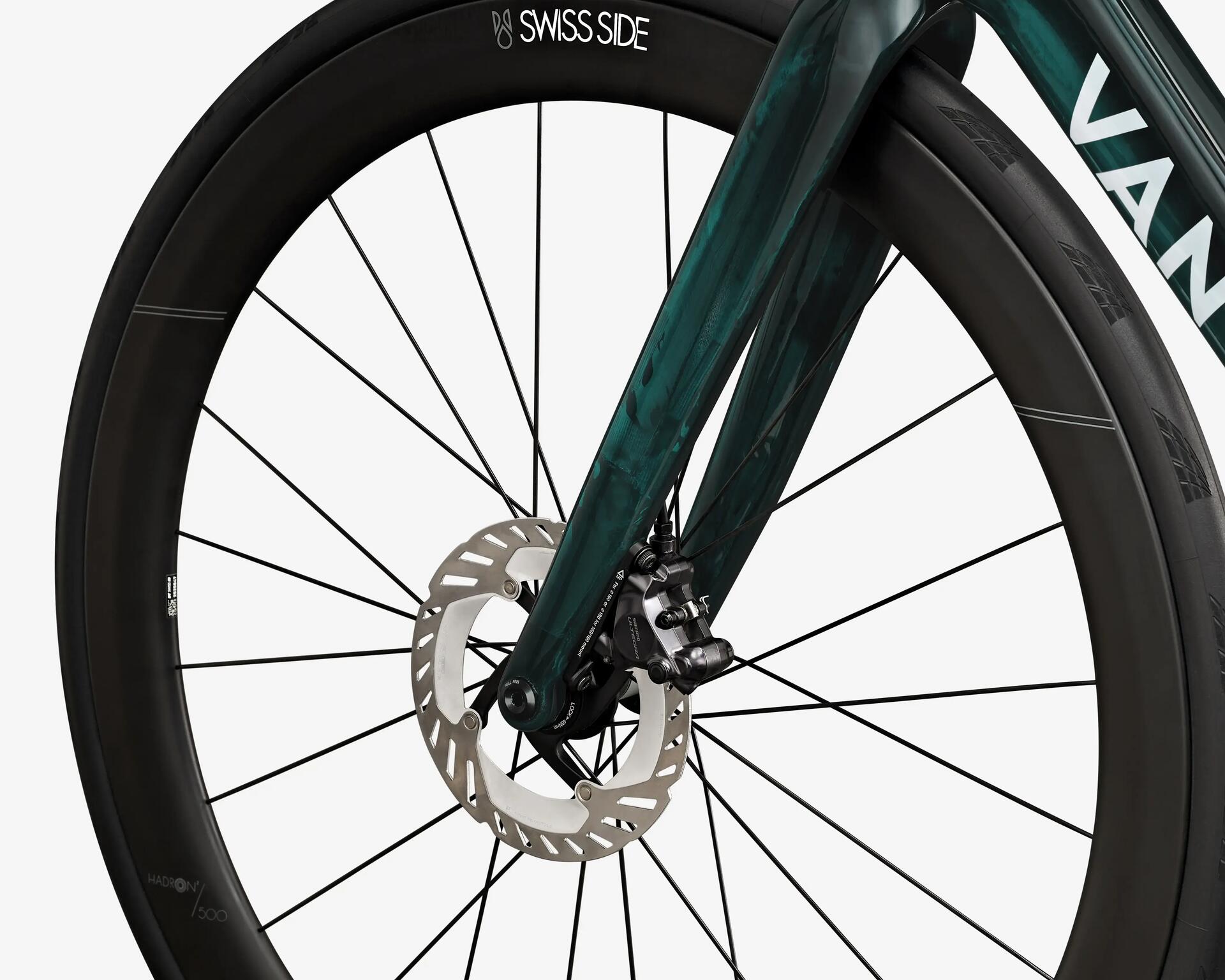

Changer ses disques de freins

Malgré que les freins à disques soit conçus pour user les plaquettes de frein et non le disque, ce dernier termine toujours par s'user à force de sollicitations.

Il peut être dangereux de rouler avec un disque trop usé ; celui-ci pourrait céder lors d'un freinage brusque et intense.

La valeur d'usure maximum de l'épaisseur du disque correspond à environ 10% de sa valeur d'origine. Nous vous recommandons vivement de procéder à son changement, une fois cette usure mesuré.

Quand changer ses disques ?
Graisser les roulements de votre vélo

Pour une meilleure durabilité de votre cadre, pensez à graisser régulièrement vos roulements et endroits abrasifs qui composent votre RCR, voici les parties où nous attirons votre vigilance :

- Boîtier de pédalier,
- Pivot de fourche,
- Roulements de roues,
- Tige de selle.

VAN RYSEL E-EDR AF : notice, réparation
Entretenir le cockpit du RCR

Les câbles et gaines passent à l'intérieur du cintre, potence et cadre. Pour les changer, en cas d'usure, vous devez donc bien veiller à respecter le même chemin.

Egalement, vous pouvez retirer ou ajouter des "spacers" pour monter ou descendre votre poste de pilotage. Desserrer dans un premier temps la vis de compression situé sur le haut de la fourche et ensuite les vis de côté de la potence. Retirez ensuite le combo potence/cintre pour ajouter/retirer vos "spacers".

VAN RYSEL FCR CF ULTEGRA DI2 : notice, réparation

5 / J'AI UN PROBLEME

Dans cette partie, nous avons répertorié les problématiques les plus fréquentes rencontrés sur le RCR. Pour allonger la durée de vie des composants et éviter de mettre la main à la pâte, voici ce que nous vous conseillons :

  • VAN RYSEL E-EDR AF : notice, réparation

    ENTRETIEN / LAVAGE DU VELO

    Pour allonger la durée de vie de chaque pièce de votre vélo et sa transmission, vous devez nettoyer ces derniers régulièrement.

    Référez-vous à la partie supérieure pour savoir comment procéder.

  • 3 / J'AI UN PROBLEME

    USURE DES PIECES

    Les consommables de votre vélo ont des durées d'utilisation. Si vous ne les respectez pas, vous pouvez accélérez l'usure d'autres pièces ou provoquer une casse :
    - chaîne : 5000 km,
    - cassette : 10 000 km
    - contrôler l'usure des dents de vos plateaux et galets de dérailleur.

  • 3 / J'AI UN PROBLEME

    COUPLES DE SERRAGE

    Afin de ne pas trop solliciter les différents composants de votre RCR, veillez à bien respecter les différents couples de serrage que nous vous préconisons.

    Si les couples de serrage sont trop élevés, ils peuvent entraîner une casse et provoquer des chutes.

Changer mes pédales

Vos pédales sont cassées ?

Attention, il faut noter que le pas de vis de la pédale gauche est inversé, la pédale se visse donc dans le sens inverse des aiguilles d'une montre. La pédale droite, à quant à elle, un pas de vis normal.

Veillez à utiliser le bon outil pour démonter vos pédales car il faut forcer pour les dévisser.

Changer mes pedales
Comment changer mon jeu de direction ?

CHANGE OF HEADSET RCR

Comment changer ma potence

CHANGE STEM

Comment changer mon pneu ?

En cas de crevaison, suivez nos tutoriels pour changer votre pneu à chambre à air ou tubeless :

Comment changer ma guidoline ?

Avec le temps le ruban de cintre se dégrade, il faut donc penser à le changer quand il est usé.

Pour le changer, suivez notre tutoriel :

Mon vélo freine moins bien

Si vous remarquez que votre freinage est moins efficace, il y a plusieurs solutions :

- Nettoyez à l'aide d'un dégraissant frein votre disque.

- Vérifiez l'usure de vos plaquettes de frein.

- Vérifiez si la tension du câble est bonne.

Si vos plaquettes de frein sont usées, vous devez les changer. Vous pouvez suivre le tutoriel suivant.

J'ai mon disque qui fait du bruit

Si votre disque fait du bruit :

- Vérifiez que votre roue est bien centrée. Pour cela, desserrez votre roue puis resserrez-la.

- Vérifiez que votre étrier de frein soit bien réglé.

- Vérifiez l'usure de vos plaquettes de frein.

- Vérifiez la tension de vos câbles de frein.

J'ai mon disque qui fait du bruit
Mon dérailleur ne change plus mes vitesses

Si votre dérailleur ne réponds plus à vos changements de vitesse, c'est peut-être que vous devez changer vos câbles et gaines de dérailleur.

Pour faire cela, vous pouvez suivre notre tutoriel :

J'ai mes vitesses qui sautent

Si vos vitesses sautent, il faut d'abord vérifier :

- L'usure de votre transmission.

- La tension des câbles.

Si le problème ne provient pas de ces points, vous devez régler votre dérailleur.

J'ai tordu ou cassé ma patte de derailleur

Si votre transmission ne fonctionne plus normalement et que votre patte de dérailleur est tordue

Vous pouvez la changer via le tutoriel suivant.

DERAILLEUR HANGER CHANGE

Comment changer ma chaîne ?

Vous trouverez ci-dessous la méthode pour changer efficacement votre chaîne de vélo.

Comment changer ma cassette de vélo ?

On peut rapidement savoir si votre cassette est usée en contrôlant les dents de celle-ci. Si la chaîne saute ou la cassette a plus de 10 000 kilomètres, c'est qu'il est temps de la changer :

Suivez notre tutoriel pour savoir comment la changer :

Comment changer mes plateaux ?

Vos plateaux sont usés? Vous souhaitez changer votre braquet ?

Suivez notre tutoriel pour découvrir comment faire.

Comment changer mon dérailleur arrière ?

Pour changer votre dérailleur arrière, vous pouvez regarder la vidéo suivante :

6 / PIECES DETACHEES

VAN RYSEL EDR CF DB SHIMANO 105 (2021)

Assistance

Vous ne trouvez pas la solution à votre problème ? Contactez notre technicien cycle pour vous accompagner.

7 / NOTICES

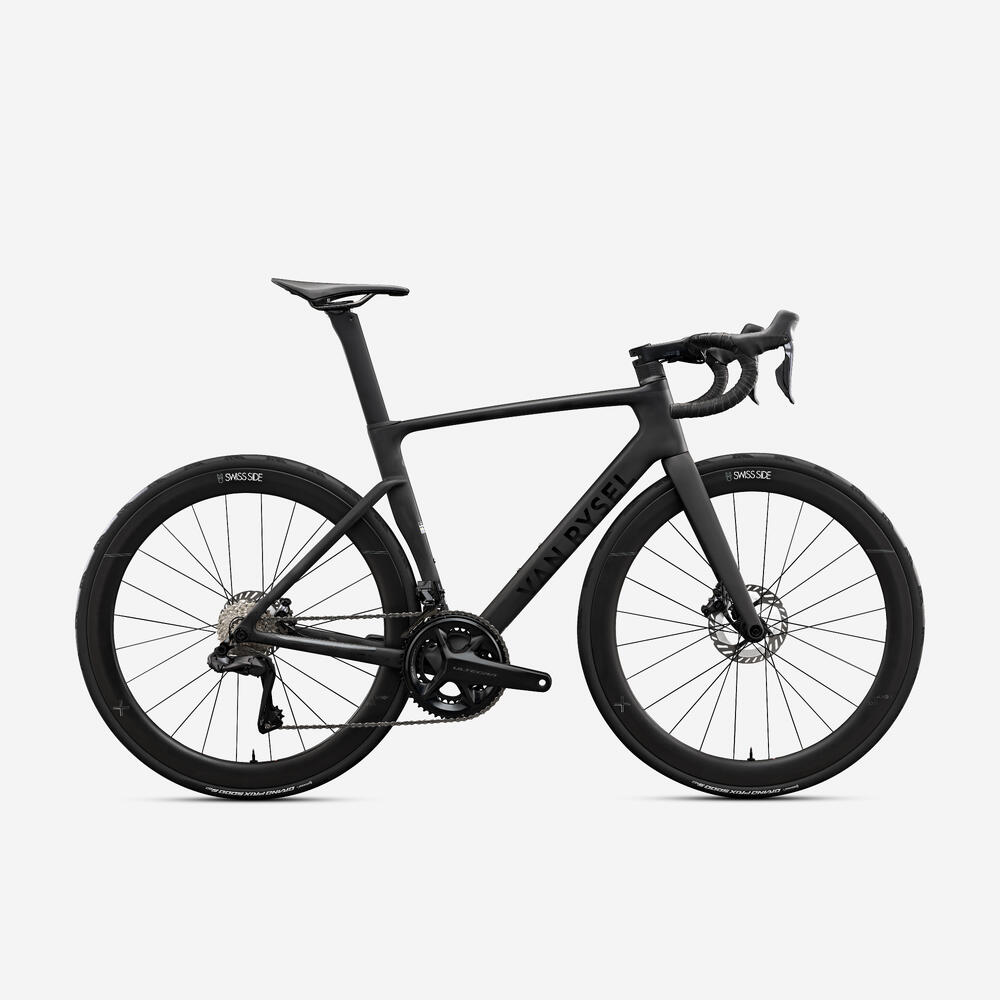

8 / CARACTERISTIQUES

CADRE VAN RYSEL RCR PRO CF :

1 coloris : BLACK
2XS/XS/S/M/L/XL

VAN RYSEL RCR : notice, réparation
VAN RYSEL E-EDR AF : notice, réparation

NOUS NOUS ENGAGEONS

VAN RYSEL garantit votre cadre RCR PRO SHIMANO ULTEGRA DI2 5 ans.

Pour les autres composants, la garantie est de 2 ans.
