Vous avez besoin d'aide pour bien utiliser votre toolbox ULTIM ?
Venez découvrir tous nos conseils sur l'utilisation des outils ainsi que les différents détails pour réparer son vélo en toute autonomie.

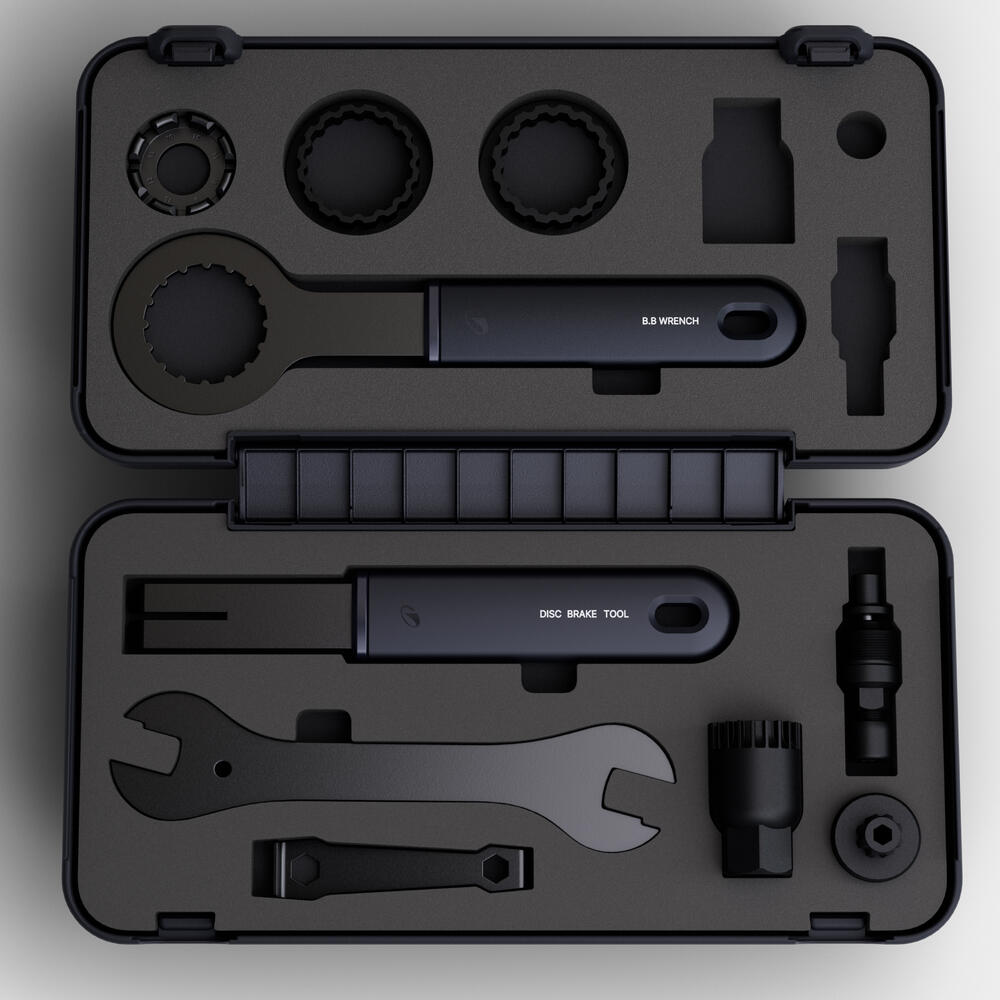

Votre toolbox ULTIM vous offre la possibilité de faire l’entretien complet de votre vélo.
- 1 clé de boîtier de pédalier (avec adaptateurs) ainsi qu’un démonte boîtier pour démonter ou remonter un boîtier de pédalier
- 1 extracteur de manivelle pour retirer une manivelle sans forcer
- 1 clé à vis de plateau pour démonter ou remplacer un plateau
- 1 clé à cône de moyeu pour régler les roulements de roue
- 1 clé à rayon pour ajuster la tension des rayons ou dévoiler une roue
- 1 outil pour frein à disque pour redresser un disque voilé ou pour écarter les plaquettes ou pistons.
De plus, n'oubliez pas que la combinaison de la toolbox START et PLUS vous permettent d'obtenir une boite à outil vélo entièrement complète.
Le boîtier de pédalier est compatible avec les marques Shimano, Truvativ, RaceFace, FSA, TOKEN, et d'autres.
La clé à rayon s'adapte aux têtes d'écrous de 3.20 mm, 3.30 mm, 3.45 mm, 3.60 mm, 3.95 mm, 4.30 mm, 4.95 mm et 5.65 mm.
L'extracteur de manivelle est conçu pour les manivelles ISIS et à axe carré.
L'outil de manivelle Shimano est spécifiquement compatible avec les manivelles Shimano.
Le démonte boîtier de pédalier est compatible avec Shimano, Hollowtech II, Truvativ, FSA MegaExo, Campagnolo Ultra-TorqueTM, ainsi que TOKEN, GXP, SRAM, SunRace et la plupart des autres marques de pédaliers à roulements externes.
Les deux adaptateurs de boîtier de pédalier sont compatibles avec Shimano BB9000 et BBR60.
L'outil de frein à disque est compatible avec la majorité des étriers de freins à disque et permet de dévoiler des disques d'une épaisseur de 2.3 mm.
Les clés à cône moyeu sont idéales pour l'entretien des moyeux traditionnels ou des jeux de direction filetés, avec des tailles de cônes de 14 mm, 15 mm, 16 mm ou 17 mm.
Pour assurer la longévité de vos outils, nous vous recommandons de les conserver à l'abri de l'humidité et de l'eau. Idéalement, rangez-les dans votre boîte à outils ; cela les protégera également de l'usure quotidienne.
L'acier utilisé pour la fabrication de nos outils bénéficie d'un traitement thermique spécifique qui renforce considérablement leur résistance à la corrosion.
Afin d'optimiser leur durée de vie, il est fortement conseillé de sécher vos outils après chaque utilisation. Si malgré ces précautions de la rouille venait à apparaître, vous pouvez facilement l'éliminer à l'aide d'un chiffon microfibre.

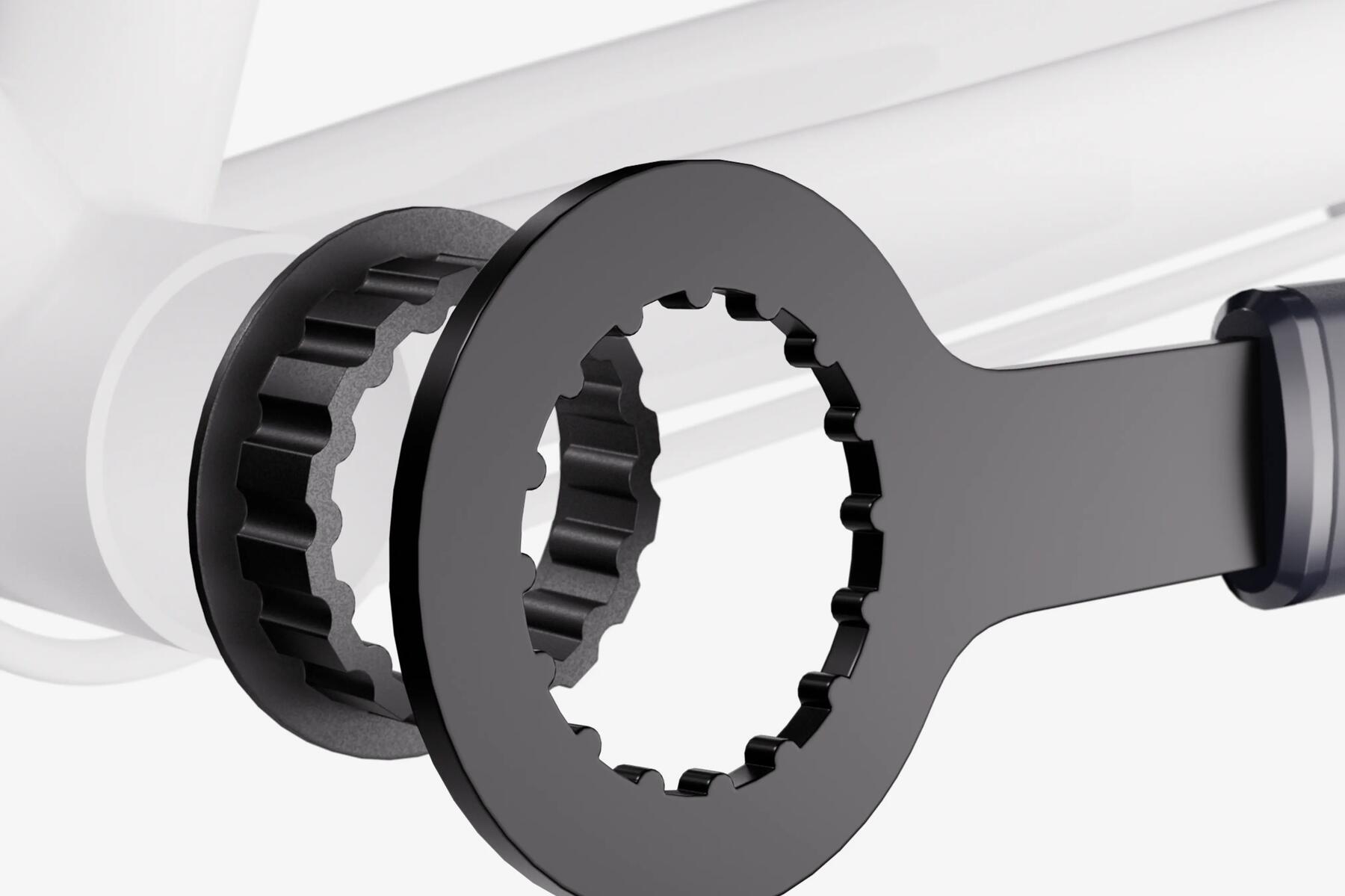

Faites attention au sens de serrage et de desserrage, souvent inversé selon le côté du vélo.
Travaillez toujours avec la clé parfaitement droite et parallèle au cadre. Un mauvais alignement augmente le risque de riper et d’endommager l’outil ou le boîtier.

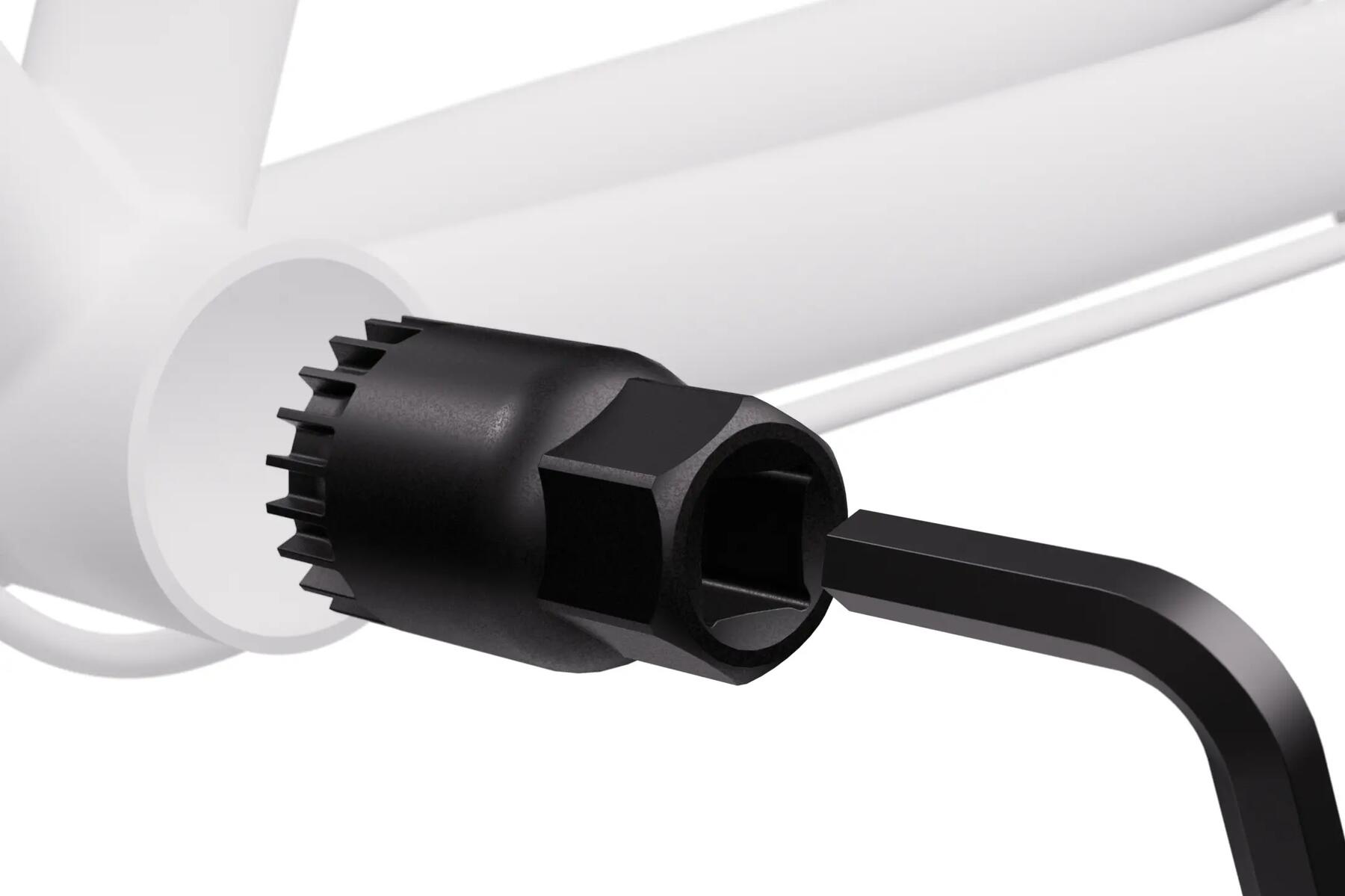

Munissez-vous du démonte boitier, de la clé allen 8mm ainsi que de son adapteur.
Dévissez le boitier dans le sens inverse des aiguilles d'une montre.

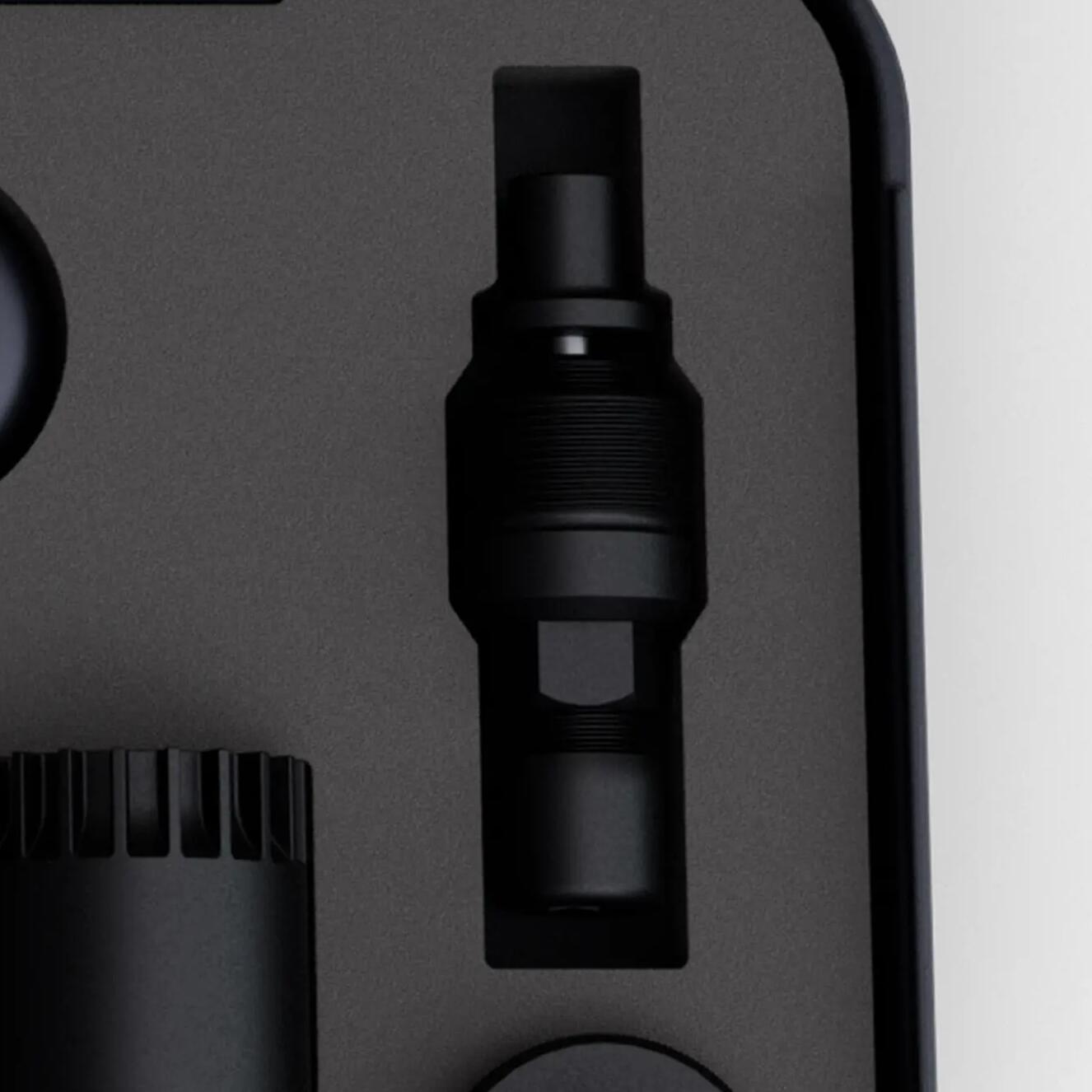

Sur le vélo, desserrez et retirez le boulon de manivelle avec le coté clé Allen de l'outil.
Assurez-vous que le filet de la manivelle est propre, et entièrement fileté afin d'éviter d'endommager la manivelle.
Vissez ensuite l’extracteur à fond et fermement dans la manivelle. Il est important que l'outil soit correctement vissé, sous peine d'arracher le filetage de la manivelle lors de l'étape suivante.
Enfin, vissez l’axe pousseur pour extraire la manivelle.

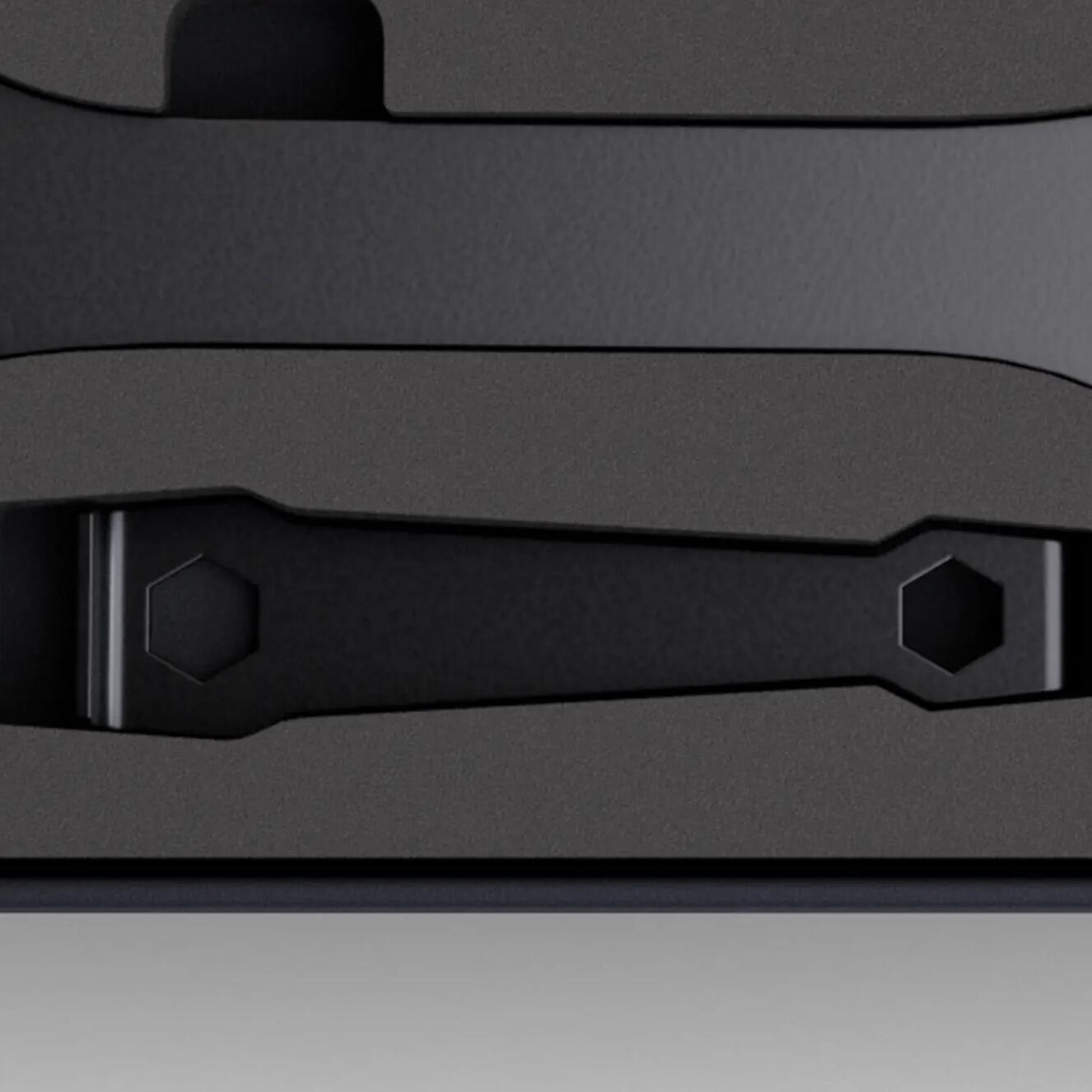

À l'aide d'une clé Allen et de son adaptateur, dévissez les visses qui se trouvent sur le pédalier.

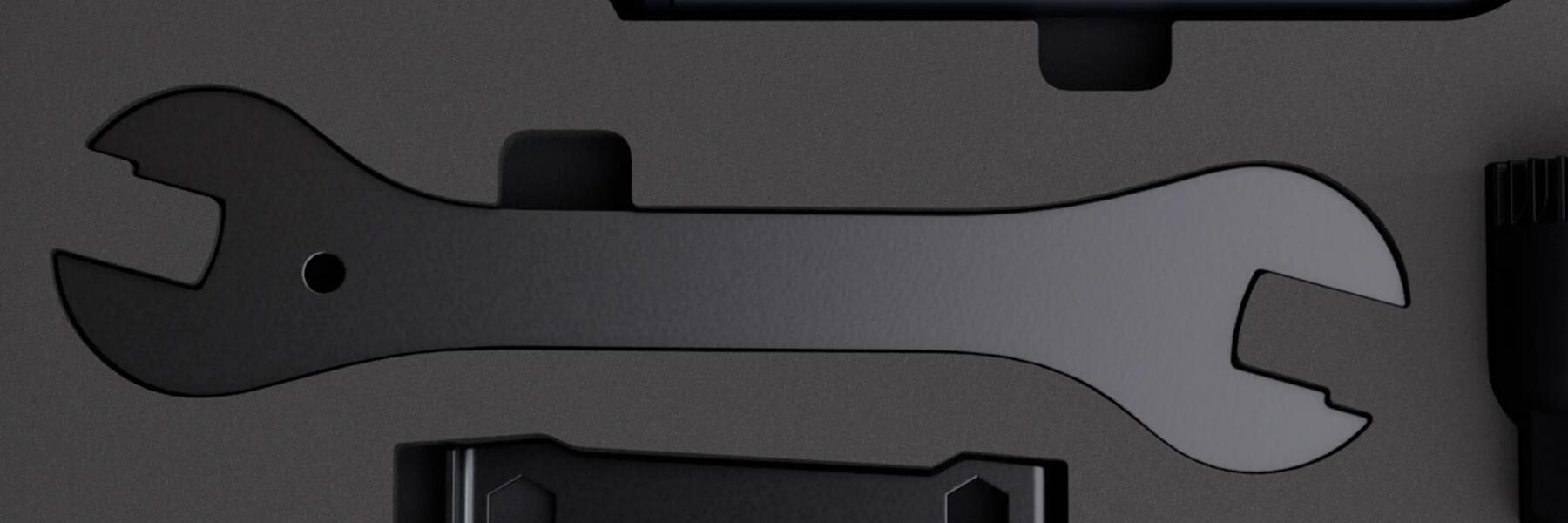

Cette clé est plus fine que les clés ordinaires, c'est pourquoi elle s'insère dans l'espace étroit des cônes de moyeu. Nous déconseillons de l'utiliser pour d'autres écrous.
Elle permet de régler le jeu dans les roulements pour un fonctionnement optimal.

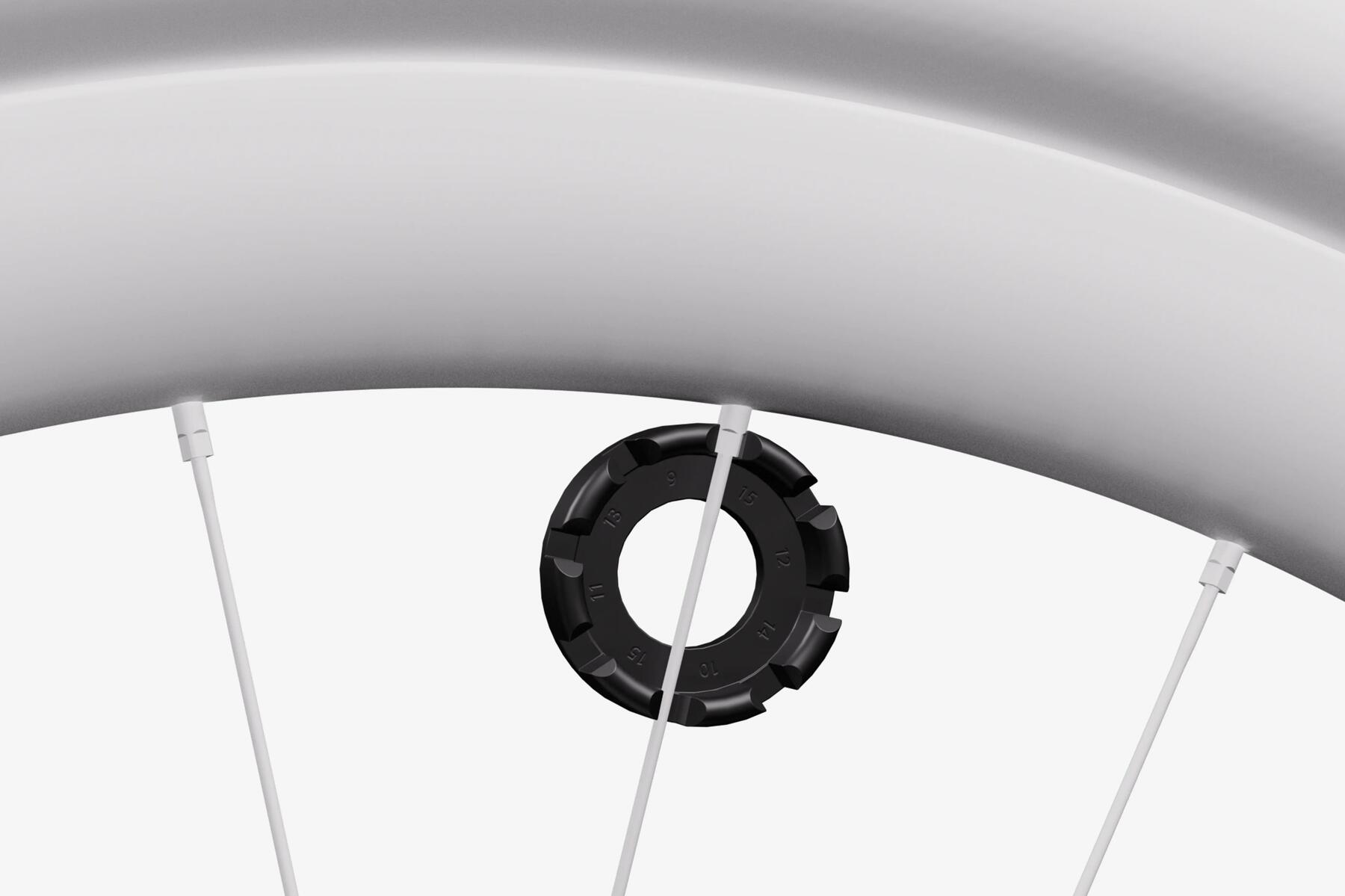

Attention à bien utiliser la bonne taille de rayon, risque d’abîmer le rayon et l’outil.
Vérifiez la taille du rayon avant utilisation. Utiliser une clé inadaptée peut endommager à la fois le rayon et l'outil.

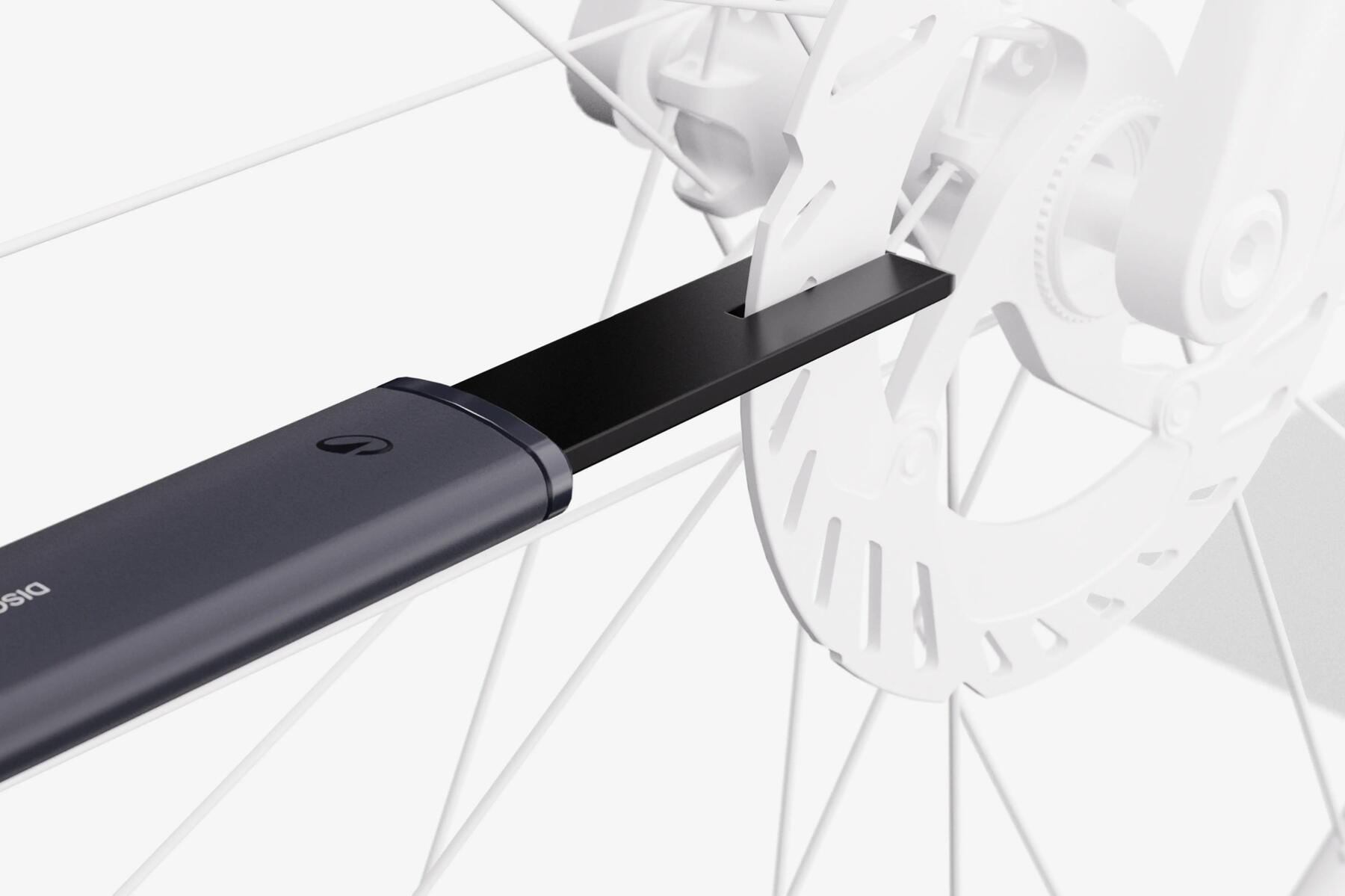

Identifiez la zone voilée en faisant tourner la roue.
Le disque est sensible et un ajustement trop fort risque de le voiler dans l’autre sens.
Il est préférable de dévoiler par plusieurs petits ajustements plutôt qu’un seul gros mouvement.
Astuce : prenez un repère au niveau de votre étrier pour vérifier le ou les endroits concerné(s) par un voile sur votre disque.
Vous avez égaré un outil ou l'un de vos outils est endommagé ?
Pas de souci ! Retrouvez facilement la liste des outils de remplacement disponibles sur notre site web.
- Le démonte boitier pédalier
- La clé à rayon
- L'outil disque de frein
- La clé boitier pédalier
