DETECTEUR DE TOUCHES
PECHE DE LA CARPE

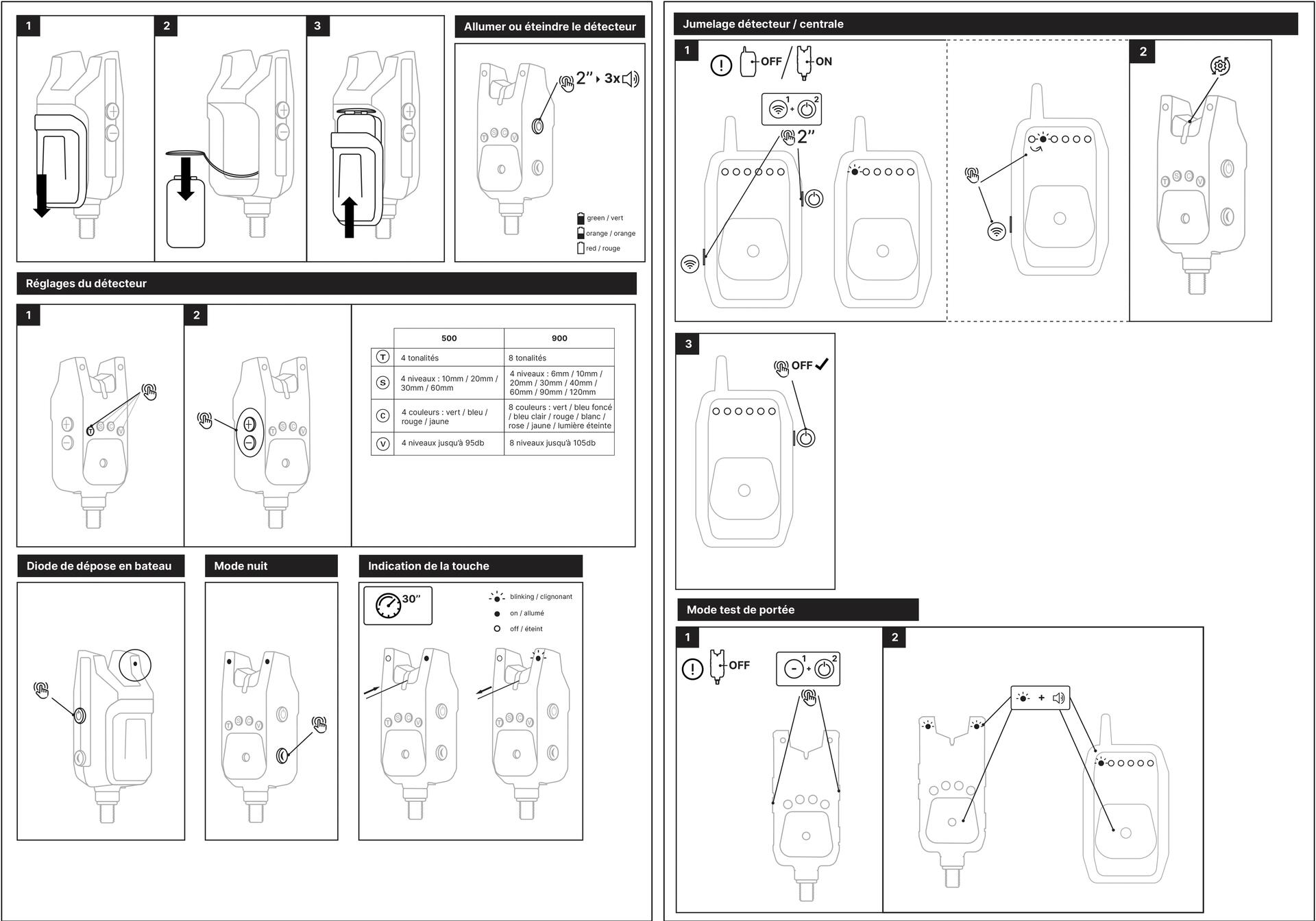

La pile compatible avec les détecteurs XTREM 100, 500 et 900 est le modèle rectangulaire 9 volts 6LR61.

1 - Retirer le capot arrière pour avoir accès au compartiment à pile.
2 - Sortir les connecteurs.
3 - Connecter la pile sur les connecteurs.
4 - Insérer la pile, tête vers le haut, dans le logement en faisant attention à ne pas plier les fils.
5 - Remettre le capot arrière.

1 - Pour allumer le détecteur, appuyer sur le bouton on / off situé sur le côté droit pendant 2 secondes jusqu’au triple bip sonore.
2 - Pour éteindre le détecteur, appuyer sur le bouton on / off situé sur le côté droit pendant 2 secondes jusqu’au bip sonore unique.

Après chaque touche et bip, la diode de droite indique le type de touche faite par le poisson.
Une touche à tirer est indiquée par un bip sonore double tonalité et par la diode de droite qui reste allumée pendant 30 sec.
Une touche à revenir est indiquée par un bip sonore couplé à un clignotement de la diode de droite pendant 30 sec.

Une fois votre détecteur allumé, appuyez sur les boutons latéraux + et -  à gauche pour faire varier le volume sonore.

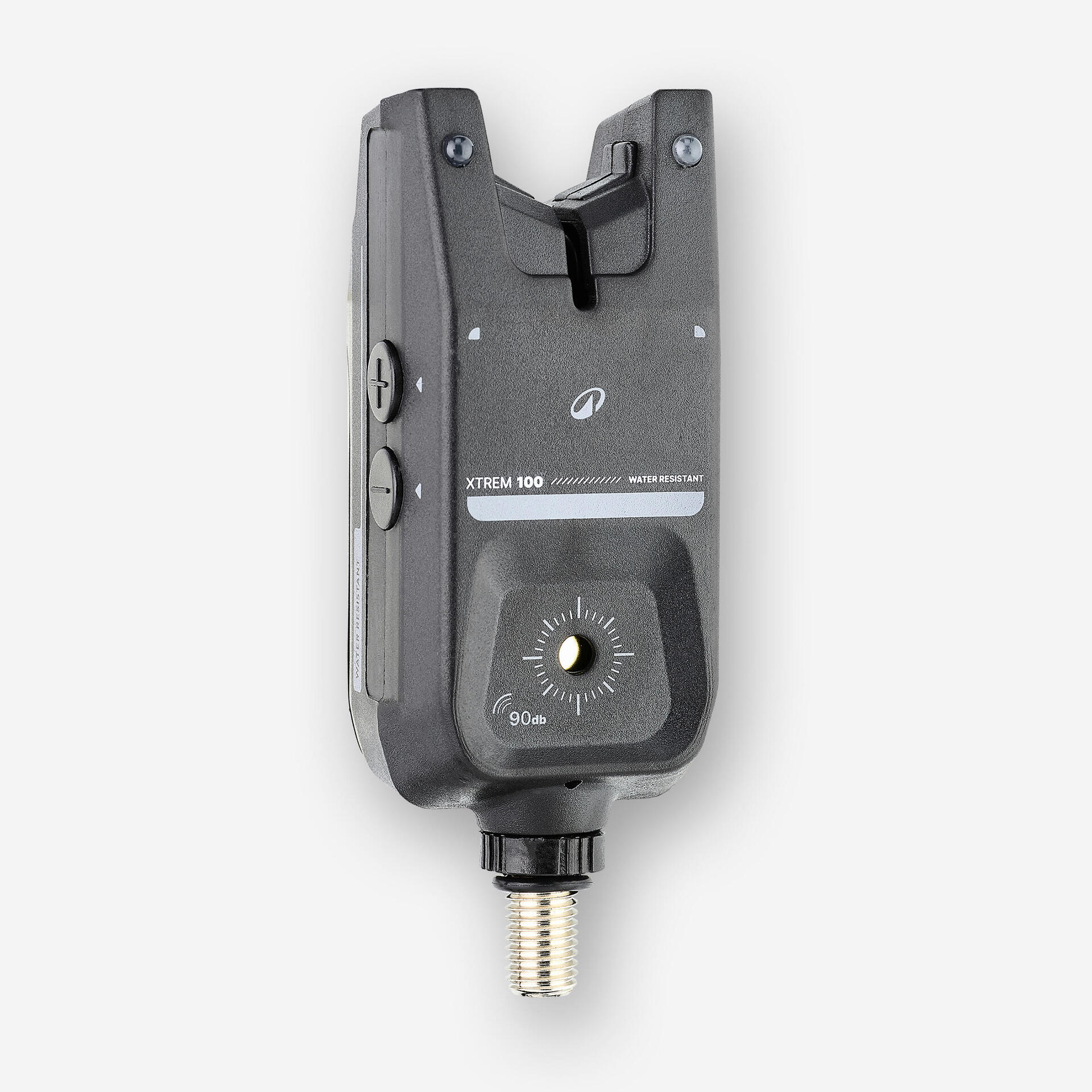

Le détecteur Xtrem 100 possède 4 niveaux de réglages sonores.
Un bip correspond à un niveau de réglage.
Le maximum et le minimum sonore sont indiqués par un double bip.

Avant d'installer les snag bar, vérifiez la propreté des inserts.
Une fois les pas de vis propres, vous pouvez visser les snag bar jusqu'à la butée.

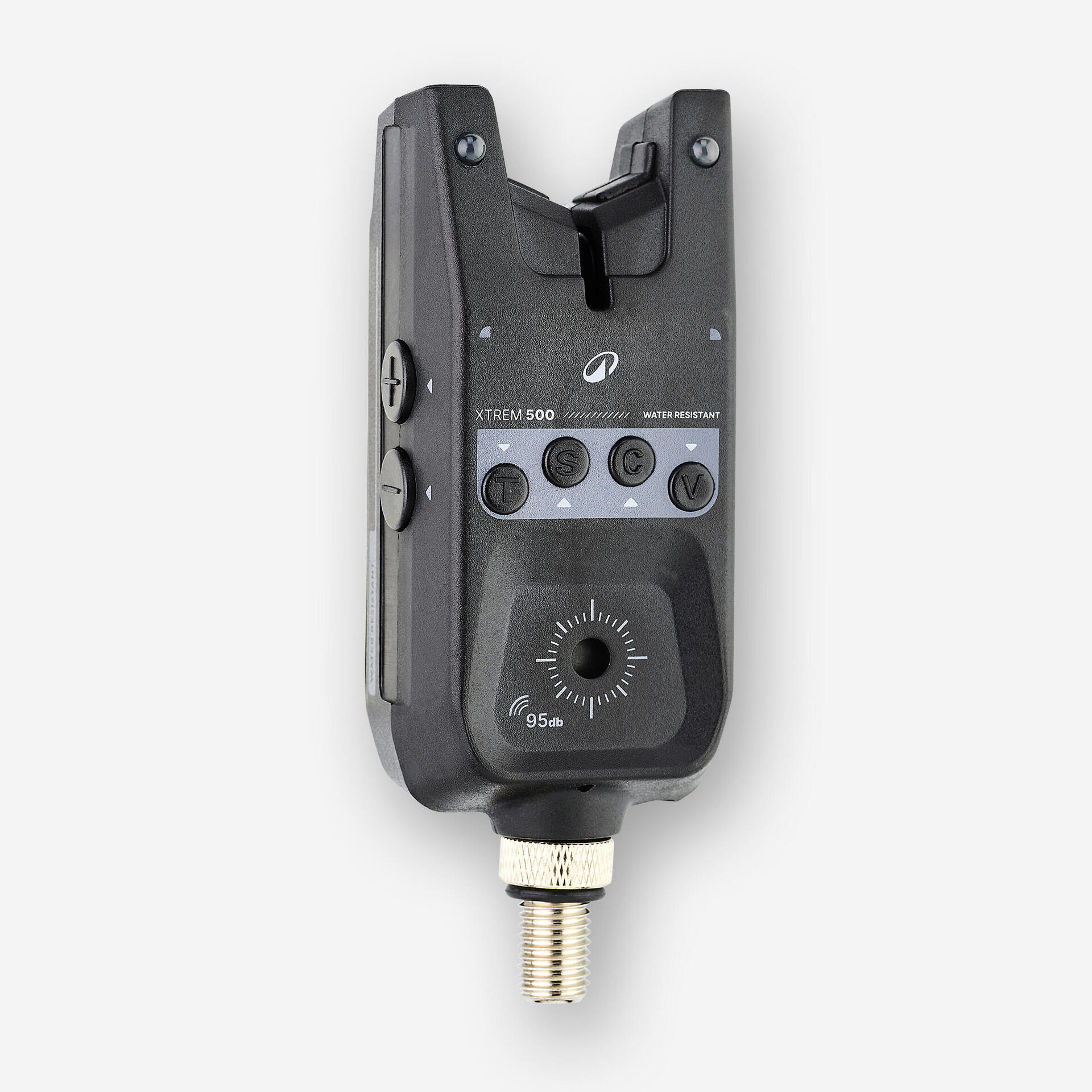

Une fois votre détecteur allumé, appuyez une fois sur le bouton V situé en façade.
Appuyez ensuite sur les boutons latéraux + et - à gauche pour faire varier le volume sonore.
Un bip correspond à un niveau de réglage.
Le maximum et le minimum sonore sont indiqués par un double bip.

Xtrem 500 - 4 niveaux sonores jusqu'à  95db
Xtrem 900 - 8 niveaux sonores jusqu'à 105db

Une fois votre détecteur allumé, appuyez une fois sur le bouton T situé en façade.
Appuyez ensuite sur les boutons latéraux + et - à gauche pour faire varier la tonalité.
En appuyant sur le bouton + vous obtiendrez une tonalité de plus en plus aiguë.
En appuyant sur le bouton - vous obtiendrez une tonalité de plus en plus grave.
Un bip correspond à un niveau de réglage.
Un double bip vous indique que vous êtes arrivés au réglage le plus grave ou le plus aigu.

Xtrem 500 - 4 niveaux de tonalités
Xtrem 900 - 8 niveaux de tonalités
Une fois réglée, la tonalité de votre détecteur sera identique à celle de la centrale.

Une fois votre détecteur allumé, appuyez une fois sur le bouton S situé en façade.
Appuyez ensuite sur les boutons latéraux + et - à gauche pour faire varier la sensibilité.
Appuyer sur le bouton + pour augmenter la sensibilité.
Appuyer sur le bouton - pour diminuer la sensibilité.
Un bip correspond à un niveau de réglage.
Un double bip vous indique que vous êtes arrivés au réglage le plus sensible ou au moins sensible.

Xtrem 500 - 4 niveaux de sensibilité : 12mm - 18mm - 30mm - 60 mm de fil tiré pour déclencher le bip sonore.
Xtrem 900 - 8 niveaux de sensibilité : 6mm - 12mm - 18mm - 30mm - 42mm - 60mm - 90mm - 120 mm de fil tiré pour déclencher le bip sonore

Une fois votre détecteur allumé, appuyez une fois sur le bouton C situé en façade.
Appuyez ensuite sur les boutons latéraux + et -  à gauche pour modifier la couleur de la diode.
Un bip correspond à un changement de couleur
Un double bip vous indique que vous êtes arrivés à la dernière couleur disponible.

Xtrem 500 - 4 couleurs dans l’ordre croissant d’apparition : rouge - bleu - jaune - vert
Xtrem 900 - 8 couleurs dans l’ordre croissant d’apparition : sans couleur - rouge - bleu foncé - rose - jaune - bleu ciel - vert - blanc
Une fois réglée,  la couleur de la diode du détecteur sera identique à celle de la centrale.

Lors de la manipulation pour allumer votre détecteur, les leds vont clignoter 3 fois en même temps.
A ce moment-là, la couleur des leds indique le niveau de puissance de votre pile.

- Vert : plus de 75% de puissance.
- Orange : 50 % de puissance. Pensez à prévoir une pile de rechange.
- Rouge : 5% de puissance, remplacer la pile immédiatement.

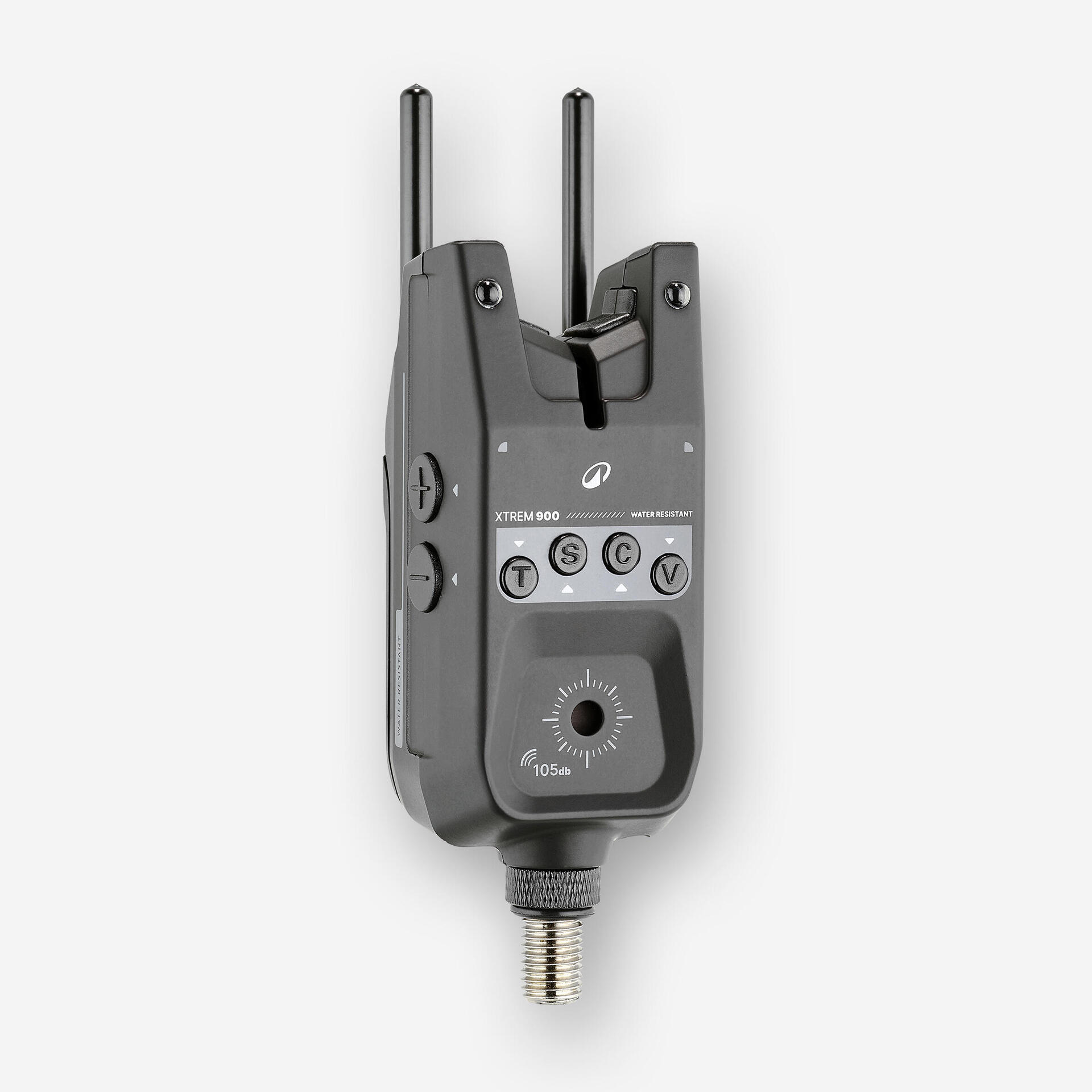

La diode arrière présente sur ce détecteur Xtrem 900 vous permet de retrouver votre poste de pêche lors des déposes nocturnes en bateau.

Une fois votre détecteur allumé, appuyez rapidement sur le bouton on /  off, sur le côté droit de l’appareil. Une diode blanche s’allume à l’arrière de votre détecteur.
Pour éteindre la diode arrière, il vous suffit d'appuyer une nouvelle fois sur ce même bouton on /  off.

Le mode nuit vous permet de retrouver l'emplacement de vos détecteurs pour replacer votre canne la nuit.

Une fois votre détecteur allumé, appuyez une fois sur le bouton mode nuit en bas à droite (représenté par un croissant de lune) pour activer les diodes en mode faible intensité.
Pour arrêter le mode nuit et éteindre les diodes, il vous suffit d'appuyer une nouvelle fois sur ce même bouton mode nuit .

Le mode furtif vous permet de n’avoir aucune indication sonore ou lumineuse sur votre détecteur.

L’indication se fera sur la centrale et de 2 manières différentes : indication sonore et / ou vibreur.
Après avoir jumeler votre détecteur avec votre centrale :
1- Réglez le volume du détecteur au minimum.
2- Réglez la couleur de la led sur le reglage sans couleur (diode éteinte).

Une fois le mode furtif activé, si vous avez une touche, seul la centrale vous l'indiquera.

Le mode antivol de votre détecteur est actif lorsque votre centrale est allumée et jumelée avec vos détecteurs.
Dès lors si vos détecteurs sont éteints par une tierce personne, votre centrale va émettre 10 bip sonores stridents pour vous avertir.

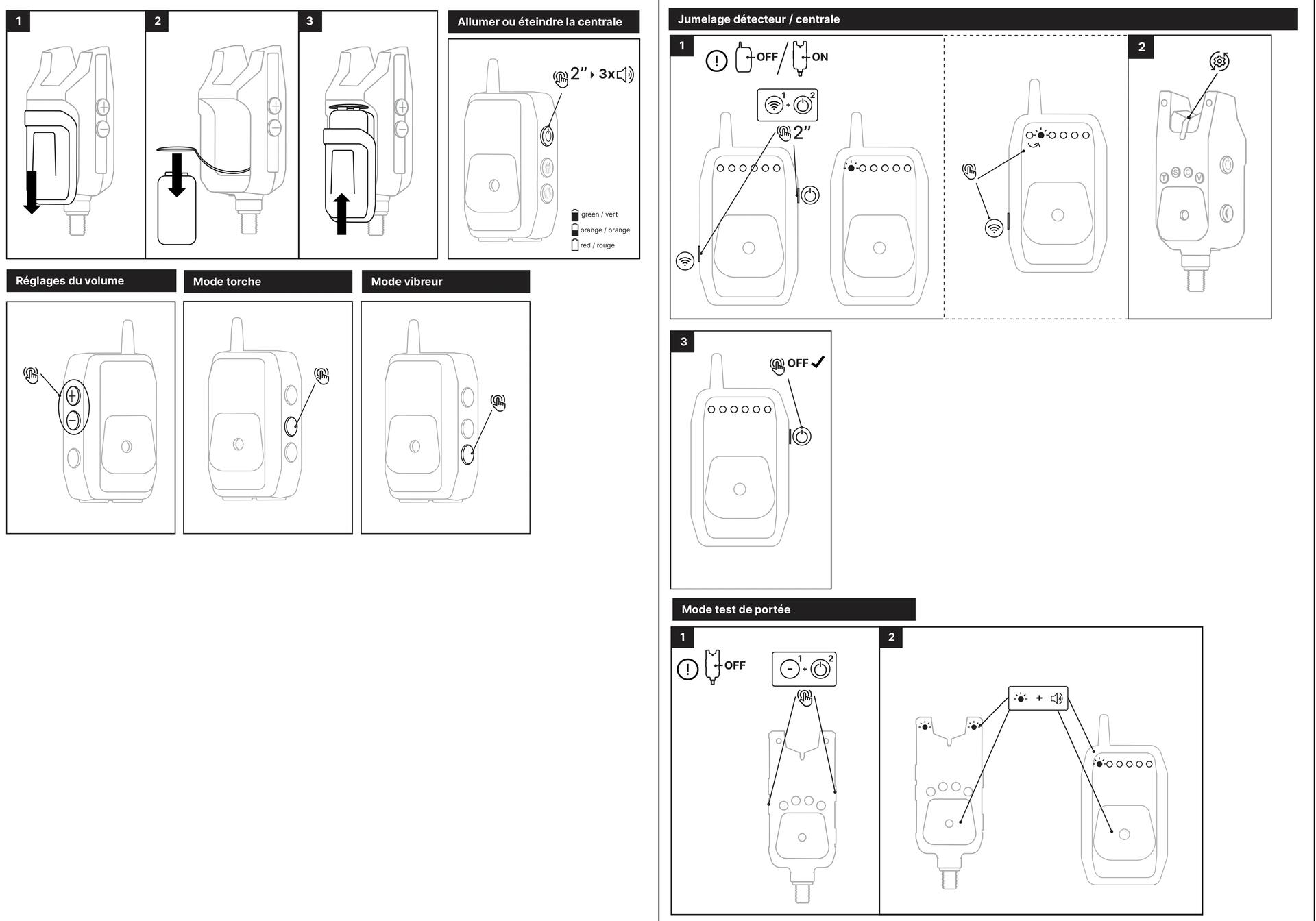

La pile compatible avec les centrales XTREM 500 et 900 est le modèle rond petit format LR03 AAA.

1 - Retirer le capot arrière pour avoir accès au compartiment à pile.
2 - Insérer les 3 piles dans le sens indiqué.
3 - Remettre le capot arrière

1 - Pour allumer la centrale, appuyer sur le bouton on / off situé sur le côté droit pendant 2 secondes jusqu’au triple bip sonore.
2 - Pour éteindre la centrale, appuyer sur le bouton on / off situé sur le côté droit pendant 2 secondes jusqu’au bip sonore unique.

Uniquement sur le modéle XTREM 900, il est possible d'évaluer le niveau de puissance des piles.

Lors de l'allumage de la centrale Xtrem 900, la couleur les leds indiquent le niveau de puissance.
Vert : plus de 75% de puissance.
Orange : 50 % de puissance. Pensez à prévoir une pile de rechange.
Rouge : 5% de puissance, remplacer la pile immédiatement.

Les centrales sont compatibles avec les mêmes niveaux de gamme des détecteurs.
La centrale XTREM 500 sera compatible avec les détecteurs XTREM 500.
La centrale XTREM 900 sera compatible avec les détecteurs XTREM 900.

La centrale XTREM 500, tout comme la centrale XTREM 900, pourra être jumelée simultanément avec 6 détecteurs au maximum.

1 - Appuyer longuement sur le bouton "connexion" en bas à gauche de la centrale.
2 - Allumer la centrale tout en gardant le bouton connexion enfoncé.
3 - La diode 1 s'allume de manière fixe.

Pour jumeler votre détecteur 1, il vous suffit à présent d'allumer votre détecteur et de faire tourner sa molette.

Si vous souhaitez jumeler un autre détecteur, vous devez appuyer une nouvelle fois sur le bouton connexion., jusqu'à ce que le numéro de diode qui vous intéresse s'allume. Ensuite, allumer votre détecteur et faites tourner sa molette.

Pour valider chaque jumelage, vous devez éteindre la centrale pour terminer l'opération.

Un mode test de portée existe sur les détecteurs Xtrem 500 et 900.

1 - Allumer la centrale
2 - Eteindre le détecteur.
3 - Appuyer simultanément sur le bouton - et le bouton On / Off du détecteur

A partir de cet instant, votre détecteur émet un signal sonore et lumineux, reproduit par la centrale.
Vous pouvez vous déplacer au plus loin de votre poste de pêche pour évaluer la portée réelle de votre centrale (la portée réelle est déterminée par la géographie et l'encombrement du terrain)
La fin du signal sonore et lumineux sur votre centrale, définira le point d'éloignement maximal de la portée de votre centrale.

La couleur de la diode ne se règle pas depuis la centrale.
Le changement de la couleur de la diode se réalise directement sur le détecteur souhaité.
Dès lors, la mise à jour de la couleur de la diode sur la centrale sera automatique.

La tonalité ne se règle pas depuis la centrale.
Le changement de la tonalité se réalise directement sur le détecteur souhaité.
Dès lors, la mise à jour de la tonalité sur la centrale sera automatique.

Pour activer le mode vibreur sur votre centrale, il vous suffit d'appuyer une seule fois sur le bouton vibreur qui se trouve sur le côté gauche.
L'activation du mode vibreur n'a aucune action sur le niveau sonore du détecteur.
Si vous souhaitez un maximum de discrétion, vous devez réduire le son directement sur le détecteur.

Lors d'un départ, le mode torche vous permet d'allumer les 5 diodes autres que celle de votre touche afin de vous faciliter la sortie de votre biwy.

Pour activer le mode torche de la centrale 900, vous devez appuyer une fois sur le bouton torche, au milieu à droite de votre centrale.
Le mode torche est activé, mais vous n'aurez aucun signal vous l'indiquant.
Les diodes s'activeront à la moindre activité sur vos cannes.

Pour éteindre le mode torche, appuyez une fois sur le bouton torche, au milieu à droite de votre centrale.

Pour garantir garantir la longévité de votre centrale et détecteur de touche, nous vous préconisons ces conseils d'entretiens.

1 - Retirer votre détecteur de son support.
2 - Retirer le capot arrière pour enlever la pile.
3 - A l’aide d’un chiffon, nettoyer l’extérieur du détecteur et le compartiment à pile.
4 - A l’aide d’une petite carte et du chiffon, nettoyer la molette de détection pour garantir sa bonne rotation.
5 - Remettre le capot arrière
6 - Stocker vos détecteurs dans le coffret avec les mousses de protection ou dans une housse de protection.

Pour votre centrale, la manipulation est très simple :

1 - Retirer le capot arrière pour enlever les piles.
2 - A l’aide d’un chiffon, nettoyer l’extérieur de la centrale et le compartiment à pile.
3 - Stocker votre centrale dans le coffret avec les mousses de protection ou dans une housse de protection.

Les détecteurs et centrales XTREM sont "water resistant". Cela signifie que l'eau et les salissures peuvent entrer à l'intérieur, mais la protection silicone entourant les éléments électroniques assure leurs résistances à l'eau.

Si vos détecteurs sont sales ou s'ils ont subi de forte précipitations, il est important de :
1 - Retirer le capot arrière pour enlever la pile ou les piles.
2 - Remettre le capot arrière.
3 - Rincer à l'eau claire si besoin pour retirer les salissures.
4 - A l’aide d’un chiffon, essuyez l'extérieur du détecteur et l’intérieur du compartiment à pile.
5 - Laissez sécher le détecteur en position verticale afin que l’eau s’évacue par la prise jack.

Si vous perdez ou cassez le capot arrière de votre détecteur, vous pouvez commander la pièce en SAV, disponible en bas de page.

Pour remplacer le capot arrière, il vous suffit de vérifier et nettoyer les inserts pour le capot.
Une fois les inserts propres, vous pouvez positionner le nouveau capot.

Si vous perdez les snag bar de votre détecteur 500 ou 900, vous pouvez commander la pièce en SAV, disponible en bas de page.

Pour remplacer les snag bar, il vous suffit de vérifier et nettoyer les pas de vis puis de visser les nouveaux.
